Основные неисправности регулятора давления топлива и его проверка

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

Места установки

На автомобилях система впрыска оснащена отдельной магистралью слива излишков бензина, которая идет от топливной рампы к бензобаку ( рециркуляция топлива). В таких инжекторах регулятор устанавливается непосредственно на топливной рампе (или подсоединяется к ней), поэтому узел быстро «реагирует» на изменение условий функционирования двигателя и корректирует давление в рампе. В такой конструкции системы питания используется РДТ механического типа.

Существует еще один вариант инжектора – без рециркуляции бензина. В этой системе «обратка» вовсе отсутствует, а регулирование осуществляется на выходе их бензонасоса. Особенность такой системы — расположение регулятора – в баке или возле него. Здесь уже используется РДТ, работа которого управляется ЭБУ – блок управления посредством датчика, установленного в рампе, отслеживает нужные параметры и корректирует путем подачи сигналов на регулятор.

Системы питания с электронными регуляторами используются реже механических из-за сложной конструкции, а соответственно, и меньшей надежности.

Роль топливного регулятора в системе автомобиля

На разных режимах работы двигателя в топливной системе требуется создать соответствующее давление горючего. Чтобы реализовать эту задачу на практике применяется специальный регулятор давления. Он используется в инжекторных двигателях, где от точности параметров впрыска зависит корректность работы мотора.

Когда регулятор неисправен, двигатель работает неравномерно, увеличивается время разгона, а в некоторых случаях может существенно снизиться мощность. Так, например, если количество поступающего из коллектора воздуха останется неизменным, а топлива будет больше необходимого, топливовоздушная смесь не воспламениться или же сгорит не полностью.

Даже если в таком режиме электронный блок управления сократит интервал открытия форсунок, полностью компенсировать избыточное давление топлива не получится. Это приведет к перебоям в работе мотора и увеличению количества несгоревшего топлива в выхлопе, что способно преждевременно вывести из строя каталитический нейтрализатор или же сажевый фильтр.

Проверка технического состояния регулятора

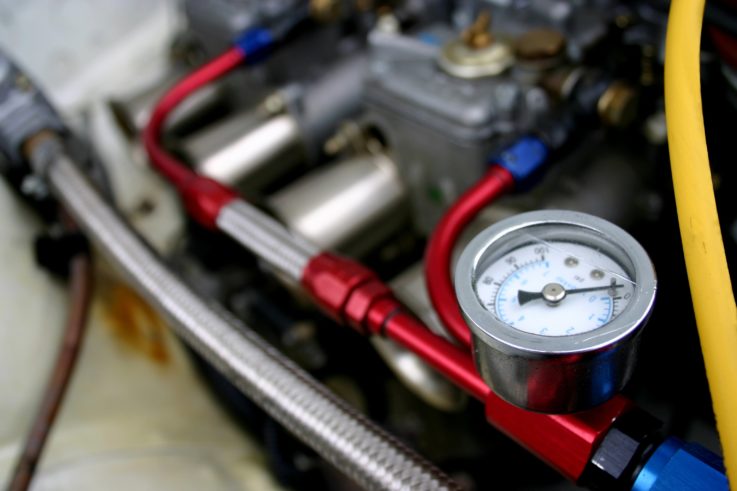

На моделях, оснащенных штатным манометром, достаточно просто считать показания прибора и сравнить с нормативными данными. Для более простых моделей потребуется подключение внешнего манометра к системе. При этом выполняется следующая последовательность работ:

1. Вывинчивание золотника из внутренней поверхности штуцера.
2. Закрепление шланга манометра на штуцере.
3. Пуск ДВС и считывание показаний прибора.
4. Снятие вакуумного шланга с регулятора давления.
5. Повторное считывание показаний через небольшие промежутки времени.

Увеличение давления на 20…80 кПа при повторных измерениях будет говорить об исправности регулятора. Если показания останутся прежними, деталь следует считать неисправной.

Расположение РДТ в топливной рейке транспортного средства

Применение специального регулятора для топливной системы связано с необходимостью снижения или повышения напора подачи горючего в двигатель при его работе на различных оборотах. К примеру, для холостого хода потребуется совсем небольшое количество горючего, в то время как при повышении скорости интенсивность его впрыскивания должна повышаться.

С целью выравнивания этой разницы на всех форсунках прибор установлен в конце топливной рейки. Стандартно он вмонтирован в топливной рампе. Очень часто его расположение может быть изменено – например, РДТ помещают в шланг для обратной подачи или даже в бак.

Размещение в бензобаке дает возможность избежать необходимости монтажа дополнительных топливных магистралей, а обратный клапан блокирует попадание в систему лишнего горючего. Независимо от локализации РТД выполняет одинаковую функцию, что заключается в поддержке требуемого и безопасного для двигателя транспортного средства напора горючего.

Это интересно:  Как поменять термостат на двигателе

Для систем без рециркуляции топлива РДТ находится в топливном баке, а его конструкция рассчитана на поддержку одного и того же давления жидкости по отношению к атмосферному. Спецификой такого варианта расположения является то, что разницы между давлениями топлива в баке и во впускном коллекторе не будут постоянными, что в конечном итоге учтено в продолжительности впрыска рабочей жидкости.

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Признаки неисправности РДТ

Механический регулятор – надежный элемент благодаря простоте конструкции. Но и он ломается. Неисправность РДТ проявляется рядом симптомов:

1. Затрудненный запуск мотора.
2. Нестабильность и «плаванье» оборотов.
3. Снижение мощностных и динамических показателей авто.
4. Самопроизвольная остановка агрегата на ХХ.
5. Рывки и дерганье авто при смене режима работы двигателя.

Такие же симптомы дают и неисправности других составляющих системы впрыска, что осложняет выявления причины некорректной работы силового агрегата

При этом автовладельцы при поиске проблемы даже не обращают внимание на РДТ, считая, что в нем ломаться нечему

Неисправности регулятора:

• снижение жесткости пружинки;
• подклинивание клапана (РДТ самопроизвольно и бессистемно функционирует);
• заклинивание клапана;
• засорение каналов;

Регулятор давления считается необслуживаемым, и при обнаружении неисправности его меняют.
