Двигатель 2az-fe

2AZ-FE

Двигатель 2AZ-FE имеет объем 2,4 л (2362 куб.см). Этот двигатель строился в Японии (завод Камиго), на автозаводе Toyota в штате Кентукки (США), а так же в Китае для некоторых моделей Scion XB. Диаметр цилиндра 88,5 мм и ход поршня 96,0 мм. Степень сжатия 9,6:1. Мощность двигателя 160 л.с. (120 кВт) при 5600 об/мин и крутящий момент 220 Нм при 4000 об/мин. В дальнейшем двигатель 2AZ-FE был модернизирован до степени сжатия 9,8:1, был изменен профиль впускных кулачков, красная зона начиналась с 6500 оборотов в минуту. Поздние версии показывали 161 л.с. (120 кВт) в Scion tC, 177 л.с. (132 кВт) в Rav4, и 158 л.с. (118 кВт) в Camry, Corolla XRS, и Scion xB. Тем не менее, они были первыми соответствующие новому стандарту SAE J1349. На Rav 4 используется измененная крышка цепи привода ГРМ, в отличие от Camry, но тем не менее, они могут быть взаимозаменяемыми.

До весны 2009 года на автомобилях Scion tC был доступен нагнетатель TRD.

В Северной Америке обнаружилась проблема горения масла, начиная после 45 000 миль. Конструкция поршневых колец была названа проблемной. Toyota даже выпустила TSB (карта технического обслуживания) TSB #0094-11 в августе 2011 года, но от общего отзыва отказалась. Есть несколько судебных исков относительно этого вопроса. В январе 2020 года, в Северной Америке появилась расширенная гарантия (ZE7). Тем не менее, Toyota по-прежнему говорит о том, что сгорание 1 литра масла каждые 1200 миль это нормально. Проблема относится только к автомобилям Toyota в Северной Америке.

2AZ-FE устанавливался на автомобили:

• Toyota Camry (2002—2011)
• Toyota Matrix S (США)/XR (Канада)/XRS (2009—2011)
• Pontiac Vibe (2009—2010)
• Toyota Corolla XRS (2009—2010, 2011—2013 только в Мексике)
• Toyota Camry Solara (2002—2008)
• Toyota RAV4 (2004—2007)
• Toyota Highlander/Kluger/Harrier (2001—2007)
• Toyota Estima / Toyota Ipsum / Toyota Previa / Toyota Tarago
• Toyota Alphard
• Toyota Blade
• Toyota Avensis
• Scion tC (2005—2010)
• Scion xB (2008—2015)
• Toyota MarkX Zio (2007—2013)
• Toyota Ipsum

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор 1AZ FE более всего подвержен поломкам следующего типа:

Сильные вибрации	1) нагар на заслонке или внутри впускного коллектора 2) поломка датчика СО 3) износ системы VVTi	1) прочистка 2) замена лямбда-зонда или установка «обманки» 3) ремонт или замена фазовращателя
Протечки антифриза	срез внутренней резьбы в теле блока цилиндра	нарезка новой резьбы и увеличение диаметра болта
Плавающие обороты	1) засорение форсунок 2) выработка свечей	1) прочистка форсунок 2) замена свечей
Снижение мощности при одновременном увеличении расхода масла	1) залегшие кольца 2) износ колпачков	1) замена колец 2) замена колпачков

Ремонт 1AZ FE

Варианты тюнинга мотора

Поскольку двигатель 1AZ FE сконструирован на не ремонтопригодном алюминиевом блоке цилиндров, механический тюнинг путем увеличения объема камер сгорания (расточка цилиндров, изменение хода поршня) невозможен физически. Поэтому чаще применяется тюнинг турбонаддувом:

• компрессоры производителей TRD или Blitz давление 0,5 – 1 атмосфера;
• Насос Walbro 255;
• высокопроизводительные форсунки 440 сс;
• утолщенная прокладка головки ГБЦ;
• байпасный клапан Blow Off;
• интеркуллер для охлаждения воздуха;
• замена катколлектора 61 – 63 мм прямоточным выхлопом.

Тюнинг 1AZ FE

Таким образом, мотор 1AZ-FE с «одноразовым» блоком цилиндров обладает средними показателями и ресурсом в пределах 400000 км пробега. Имеет версию с непосредственным впрыском, используется для минивэнов, грузовиков и кроссоверов Toyota.

Тюнинг

Для повышения характеристик мотора применяется установка компрессора с механическим приводом. Дополнительно устанавливается охладитель воздуха, модернизированные форсунки и насос, обеспечивающие увеличенную подачу топлива. Каталитический нейтрализатор снимается, применяется прямоточный выхлопной канал с увеличенным сечением. Между головкой и блоком желательно установить прокладку с увеличенной толщиной, которая несколько снизит степень сжатия. С перепрограммированным блоком управления мотор развивает 190-200 л.с.

Возможен вариант переделки агрегата в версию 2AZ с рабочим объемом 2,4 л. Для этого потребуется заменить кривошипно-шатунный механизм, а также ряд других узлов. Но подобная доработка экономически нерентабельна, проще купить готовый мотор с таким объемом цилиндров.

Разбор

Проблемы «джедая»

К сожалению, версия FSE генерации 1AZ, несмотря на все улучшения, так и не стала поистине массовой, и ей на смену пришло поколение 2AZ. Ниже изложены основные проблемы, возникающие при эксплуатации двигателей D-4.

Низкий ресурс ТНВД. И хотя это устройство давно успешно используется на дизельных ДВС, оказалось, что бензин, как рабочая среда, агрессивно влияет на его компоненты.

В результате горючее попадает в смазочное масло и разжижает его. При значительном износе объем масла в картере может за день-два увеличиться вдвое. А разжиженное масло приводит к износу кулачков, вкладышей и других деталей.

Еще одним слабым местом 1AZ-FSE является система вторичного использования отработанных газов. Несмотря на улучшение конструкции по сравнению с предшественником — 3S, впускной коллектор, регулирующие заслонки и дроссель EGR покрываются сажей, что приводит к неустойчивым холостым оборотам, провалам, дерганиям во время движения.

Регулировка клапанов ГРМ 1AZ возможна только подбором регулировочных стаканов, что весьма сложно и дорого, поэтому ее обычно не производят.

Другой непростительный «ляп» в конструкции мотора — недостаточная длина крепежных винтов головки блока цилиндров (ГБЦ). Это приводит к срыванию резьбы в легком сплаве со всеми вытекающими отсюда, в буквальном смысле, последствиями: утечки ОЖ, потеря компрессии и так далее. Начиная с 2007 года, проблема была, наконец, устранена.

А вот двигатель FE семейства 1AZ оказался несколько более удачным, поскольку в нем отсутствовал главный виновник большинства бед — ТНВД.

Плюсы и минусы

Ключевым преимуществом 1AZ-FSE является оптимальный расход топлива. При этом представленный мотор выдает хорошие характеристики. Мощность на дороге ощутит каждый потребитель. Не с самых низких оборотов можно рассчитывать на тягу и быстрый разгон. А вот на трассе и силовой агрегат не разочарует, словно он и был создан для скоростной езды. Однако, даже такое преимущество перекрывается рядом недостатков, которыми обладает 1AZ-FSE. Рассмотрим основные из них:

• отсутствие ремонтных размеров, без чего невозможно в условиях плохих дорожных покрытий;
• чтобы восстановить работу двигателя, необходимо менять запчасти целыми узлами. Ремонт становится дорогостоящим удовольствием;
• расходным материалом, который быстро и часто выходит из строя является топливный насос и форсунки 1AZ-FSE. При этом их стоимость внушительная;
• установка ГБО невозможна, ведь существует много рисков и все из-за пластмассового впускного коллектора.

Оценив все эти пункты, каждый владелец осознает, что ремонт двигателя может обойтись ему в значительную сумму. Главная проблема 1AZ-FSE заключается в том, что он не любит высоких оборотов. При этом мощность изделия можно оценить только на оборотах 4000 в минуту.

Отличия от серии 3S

Новый движок получил алюминиевый блок цилиндров (БЦ) с открытой рубашкой охлаждения — конструкция «Open Deck», при которой цилиндры омываются охлаждающей жидкостью (ОЖ) со всех сторон. Кроме того, сквозные каналы позволяют отказаться от применения песчаных стержней в процессе отливания, а сам процесс перевести на литье под давлением.

Конструктивная схема двигателя выполнена с дезаксажем — коленчатый вал смещен относительно продольного сечения БЦ на 1 см. Целью является уменьшение боковой реакции силы трения поршня о стенки цилиндров. Дело в том, что тонкие стенки не позволяют растачивать БЦ под ремонтные размеры. То есть, блок является фактически одноразовым.

Применение цепи ГРМ вместо зубчатого ремня также отличает новинку от предшествующей линейки. Остальные решения перекочевали с предыдущего мотора с некоторыми изменениями:

• Упрощено решение впускного коллектора и дополнительных заслонок. Привод последних осуществляется с помощью простого вакуумного сервопривода и электромагнитного клапана, проходные каналы увеличены и меньше зарастают сажей.
• Изменен электронный дроссель. Он стал меньше по размерам, датчики спрятаны внутри и не нуждаются в регулировке.
• Топливная рейка с одним проходным отверстием имеет более простое устройство.
• Усовершенствован топливный насос высокого давления (ТНВД). В регуляторе давления оставлен всего один неразборный клапан, сальник снабдили пружиной. И хотя протечки нового насоса стали гораздо меньше, срок службы удалось продлить незначительно.

Советы по эксплуатации

Служба механизмов может быть существенно продлена, если избегать неблагоприятных условий эксплуатации:

• Самое главное, что противопоказано двигателям D-4 — некачественный бензин. Даже небольшой избыток серы, содержащийся в топливе, приводит к износу прецизионных сопряжений, словно от абразивного порошка.
• Чтобы не допустить аварийных протечек бензина из ТНВД в масляный картер, следует взять за правило регулярно проверять щупом уровень масла. Если последний начинает повышаться, есть повод отдать насос на диагностику.
• Необходимо периодически очищать от сажи впускную систему, дроссельные заслонки и EGR, а через 1 — 2 тысячи км пробега прогнать двигатель пару минут на больших оборотах, чтобы выжечь нагар на деталях ШПГ.

Когда выполняется замена цепи, необходимо обращать внимание, чтобы не только метки звездочек совпадали с рисками на крышках передачи, но и метки ГРМ на цепи, выполненные в виде помеченных звеньев, с рисками на звездочках

Варианты тюнинга мотора

Поскольку двигатель 1AZ FE сконструирован на не ремонтопригодном алюминиевом блоке цилиндров, механический тюнинг путем увеличения объема камер сгорания (расточка цилиндров, изменение хода поршня) невозможен физически. Типовые варианты – доработка впускного и выпускного тракта должны сопровождаться изменением версии прошивки ЭБУ. Для ДВС Toyota серии AZ это невозможно, поэтому чаще применяется тюнинг турбонаддувом:

• компрессоры производителей TRD или Blitz давление 0,5 – 1 атмосфера;
• ТНВД Walbro 255;
• высокопроизводительные форсунки 440 сс;
• утолщенная прокладка головки ГБЦ;
• байпасный клапан Blow Off;
• интеркуллер для охлаждения воздуха;
• замена катколлектора 61 – 63 мм прямоточным выхлопом.

Тюнинг 1AZ FE

Таким образом, мотор 1AZ-FE с «одноразовым» блоком цилиндров обладает средними показателями и ресурсом в пределах 400000 км пробега. Имеет версию с непосредственным впрыском, используется для минивэнов, грузовиков и кроссоверов Toyota.

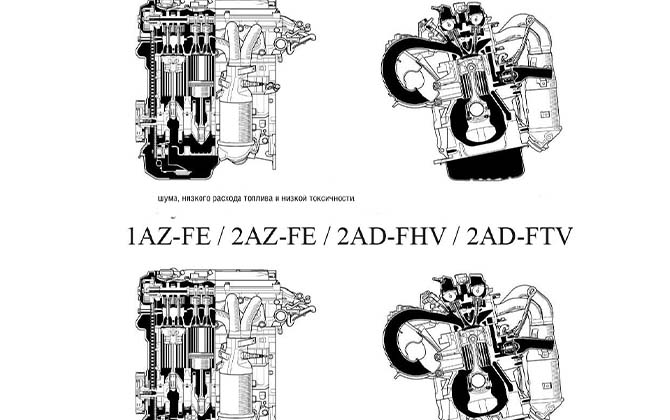

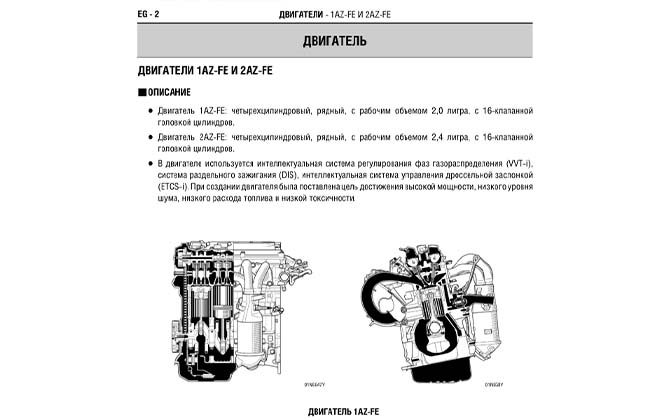

Особенности конструкции

Пробный в своей серии двигатель 1AZ FE имеет весьма оригинальную для своего времени конструкцию:

• крышка клапанная – выполнена из алюминиевого сплава, усиленного магнием;
• головка блока цилиндров – впускные каналы падающего типа, камера сгорания шатровая, обводной канал охлаждения под выпускными каналами;
• блок цилиндров – облегченный, в заготовке имеются насечки перед отливкой чугунной гильзы, в постели коленвала появились воздушные каналы;
• охлаждающая система – для смещения циркуляции антифриза в верхний уровень в полостях блока имеются дефлекторы;
• ШПГ – шатуны изготовлены порошковым методом, юбки поршней покрыты полимером, а на торцах изготовлены клиновые вытеснители;
• коленвал – изготовлен по методу ковки, а галтели упрочнены накаткой;
• фазокрутилка VVTi – цепной привод предусмотрен для обоих распредвалов, а муфта фазного регулирования стоит на впускном валу;

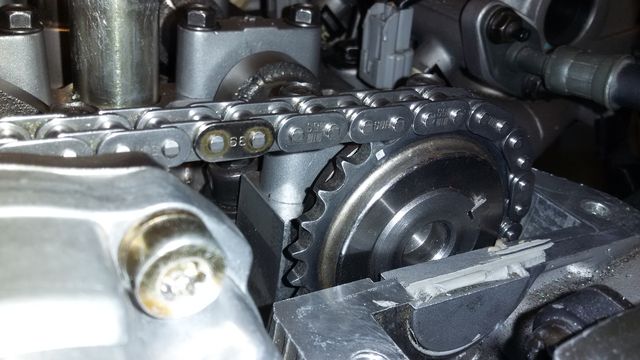

• привод ГРМ – шаг звена цепи 8 мм, шум снижается натяжителем;
• навесное – пластиковый впускной коллектор и стальной сварной выпускной каткатализатор.

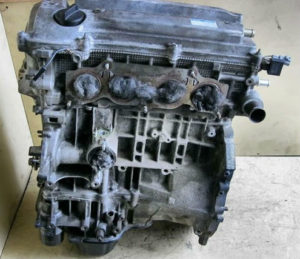

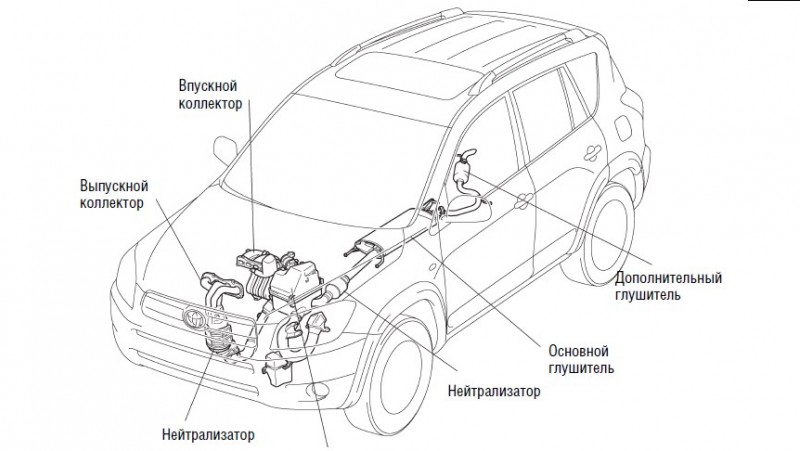

Блок цилиндров с картером 1AZ-FEРасположение коллекторов

Дно поршня дополнительно охлаждается маслом, разбрызгиваемым специальными форсунками в теле блока цилиндров. В качестве охлаждающей жидкости производитель рекомендует концентрат Toyota Genuine SLLC, который разводится водой в пропорции 1:1. Коллекторы расположен в обратном порядке – впускной позади мотора, выпускной спереди.

Прокладка ГБЦ

Топливная система замкнутого цикла без возвратной линии, угольный адсорбер встроенный. Каждая свеча оснащена собственной катушкой, с конвейера движки комплектуются иридиевыми свечами IFR6A-11 производителя NGK. Межэлектродный зазор 1,1 мм у них выставлен на заводе, не регулируется в дальнейшем. В моторе использован генератор 12 В/100 А.

Неисправности и ремонт двигателя 1AZ-FE/FSE

Появившеяся в 2000-м году AZ серия двигателей Тойота, сменила на посту, популярное и хорошо себя зарекомендовавшееся, семейство S моторов. В новых двигателях блок цилиндров стал легким алюминиевым, применена система изменения фаз газораспределения VVTi на впускном валу, используется непосредственный впрыск топлива (модификация FSE), для снижения нагрузок на гильзы, ось цилиндра смещена относительно оси коленвала, применена электронная дроссельная заслонка и прочее. Непосредственно двигатель 1AZ-FE/FSE является заменой всем известного 3S-FE/FSE, но в отличие от предшественника, на новом двигателе выпуск модификаций не достиг такого размаха…

Модификации двигателя Toyota 1AZ

1. 1AZ-FE — базовый мотор серии, степень сжатия 9.6 и 9.8. Мощность 145 и 150 л.с. Выпускается движок с 2000 по настоящее время. 2. 1AZ-FSE (D4) — аналог 1AZ-FE, но с непосредственным впрыском топлива. Степень сжатия, в зависимости от модификации, 9.8, 10.5 и 11. Мощность двигателя соответственно от 150 до 155 л.с.

Неисправности, проблемы 1AZ и их причины

1. Срыв резьбы в блоке для крепления ГБЦ. Основная проблема всех AZ двигателей, симптомы: антифриз на задней стенке блока цилиндров, перегрев, потеря геометрии, блок на помойку… Решается восстановлением резьбы, либо заменой блока цилиндров на обновленный 2007-го года выпуска и младше, именно тогда проблема была устранена. 2. Вибрация двигателя на холостом ходу. Проявляется, как правило, при падении оборотов до 500-600 об/мин и не дает спокойной жизни владельцам. Это особенность мотора с которой бороться бесполезно, можно почистить клапан холостого хода, дроссельную заслонку, форсунки, систему EGR (если имеется), дмрв, проверить подушки, в конце концов, это частично поможет. 3 . Дергается 1AZ двигатель. Чистите блок дроссельной заслонки и нагар во впускном коллекторе с его заслонками, мотор подвержен нагарообразованию, это поможет. Если же неисправность осталась, смотрите VVTi и лямбда-зонд.

Кроме этого, на моделях для японского рынка оснащенных системой EGR, существует традиционная проблема с образованием нагара и последующим плаванием оборотов, потерей мощности и общего тупизма автомобиля. Решается проблема чисткой либо заглушкой чудо клапана. Перегрев двигателя 1AZ чреват потерей геометрии и заменой мотора на контрактный. Версии FSE (D4) очень чувствительны к топливу, заправляя мотор шлаком, есть шанс попасть на замену ТНВД и форсунок, стоимость их достаточно высока. Цепь ГРМ нормальная, в среднем ходит более 200 тыс. км, не тянется и замены не просит. Несмотря на одноразовость блока, ресурс двигателя высок, пробег за 300 тыс. км совсем не редкость. В общем и целом, мотор хороший, если следить за состоянием и лить хорошее масло, то 1AZ вас не подведет. На базе данного движка выпускался и большеобъемный собрат, 2.4 литровый 2AZ, о нем отдельное упоминание. В 2007 году была представлена новая ZR серия моторов Тойота и модель 3ZR стала постепенно вытеснять 1AZ.

Технические характеристики AZFE

Технические характеристики двигателя универсальны. Подобные моторы не отличаются большой мощностью или высоким крутящим моментом. Эти качества с лихвой покрывает долговечность двигателя и ремонтнопригодность. Почти отсутствуют детские болезни у агрегата.

Посмотрим на технические характеристики модификации двигателя 1AZFE в таблице:

Параметр	Значение
Страна-производитель\завод-изготовитель	Япония\ Kamigo Plant
Марка	1AZ
Количество цилиндров\клапанов на цилиндр	4 шт\ 4 шт
Материал для цилиндров	Алюминий
Питание	Инжекторное
Объем мотора	1,9 куб.см.
Мощность	5700 – 6000 об.мин
Топливо	95 и выше
Расход горючего в городе	11,5 л
Расход горючего на трассе	7,3 л
Расход масла на 1 000 км	1 л и менее
Объем масла в картере	4,2 л

Ресурс двигателя равен 200 000 километров при должном уходе. Однако, как показывает практика мотор 1AZFE подлежит капитальному ремонту или замене после пробега в полмиллиона км.

Масло рекомендованное для заливки в двигатель: 1AZFE – 0W 20, 5W 20. Эти масла не замерзают при низких температурах. Поэтому двигатель заводится без лишних действий автовладельца.

Продажа Toyota Allion в России

Объявления о продаже новых и б/у авто

Санкт-Петербург

Allion 2002

360 000 q

Нижний Новгород

Allion 2015

1 075 000 q

Воронеж

Allion 2007

654 000 q

Киров

Allion 2005

450 000 q

Самара

Allion 2001

439 900 q

Краснодар

Allion 2010

715 000 q

Краснодар

Allion 2002

420 000 q

Симферополь

Allion 2009

700 000 q

Сочи

Allion 2007

620 000 q

Сочи

Allion 2008

580 000 q

Екатеринбург

Allion 2003

400 000 q

Екатеринбург

Allion 2003

330 000 q

Нязепетровск

Allion 2008

560 000 q

Сухой Лог

Allion 2002

455 000 q

Челябинск

Allion 2002

319 000 q

Гудермес

Allion 2002

410 000 q

Курган

Allion 2005

140 000 q

Омск

Allion 2007

700 000 q

Омск

Allion 2014

955 000 q

Омск

Allion 2002

408 000 q

Запчасти и шины на двигатель 1AZ-FSE

Двигатель на Toyota 1AZ-FSE | Установка | Гарантия до 100 дней

Контрактный Двигатель Toyota, прошла проверку по ГОСТ

Toyota RAV 4 / Бампер задний нижняя часть / 5216942030

Цена 1 000 р.

Дверь передняя левая для Toyota Avensis II 2003-2008

Цена 11 500 р.

Дверь передняя правая для Toyota Avensis II 2003-2008

Цена 8 000 р.

Фара на Toyota Isis

Цена 1 400 р.

Особенности конструкции

Пробный в своей серии двигатель 1AZ FE имеет весьма оригинальную для своего времени конструкцию:

• крышка клапанная – выполнена из алюминиевого сплава, усиленного магнием;
• головка блока цилиндров – впускные каналы падающего типа, камера сгорания шатровая, обводной канал охлаждения под выпускными каналами;
• блок цилиндров – облегченный, в заготовке имеются насечки перед отливкой чугунной гильзы, в постели коленвала появились воздушные каналы;
• охлаждающая система – для смещения циркуляции антифриза в верхний уровень в полостях блока имеются дефлекторы;
• ШПГ – шатуны изготовлены порошковым методом, юбки поршней покрыты полимером, а на торцах изготовлены клиновые вытеснители;
• коленвал – изготовлен по методу ковки, а галтели упрочнены накаткой;
• фазокрутилка VVTi – цепной привод предусмотрен для обоих распредвалов, а муфта фазного регулирования стоит на впускном валу;
• привод ГРМ – шаг звена цепи 8 мм, шум снижается натяжителем;
• навесное – пластиковый впускной коллектор и стальной сварной выпускной катализатор.

Блок цилиндров с картером 1AZ-FE

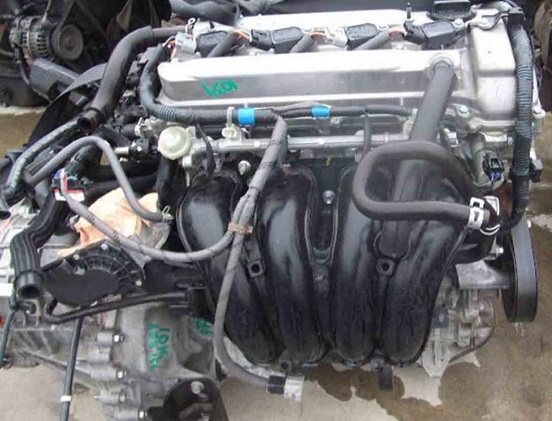

Расположение коллекторов

Дно поршня дополнительно охлаждается маслом, разбрызгиваемым специальными форсунками в теле блока цилиндров. В качестве охлаждающей жидкости производитель рекомендует концентрат Toyota Genuine SLLC, который разводится водой в пропорции 1:1. Коллекторы расположен в обратном порядке – впускной позади мотора, выпускной спереди.

Прокладка ГБЦ

Топливная система замкнутого цикла без возвратной линии, угольный адсорбер встроенный. Каждая свеча оснащена собственной катушкой, с конвейера движки комплектуются иридиевыми свечами IFR6A-11 производителя NGK. Межэлектродный зазор 1,1 мм у них выставлен на заводе, не регулируется в дальнейшем. В моторе использован генератор 12 В/100 А.

2AZ-FE и его возможности

Примечательным для всех силовых агрегатов этой серии было увеличение длины хода поршня. В данном двигателе это показатель составил 96 миллиметров. С одной стороны, это обеспечивали экономичность, но вторая сторона медали пророчила быстрый износ деталей мотора. У двигателя 2AZ-FE характеристики говорят о максимально широком охвате транспортных средств корпорации:

Объем	2.4 литра
Количество цилиндров	4
Количество клапанов	16
Максимальная мощность	160 лошадиных сил или 114 кВт при 5600 об/мин
Крутящий момент	220 Н*м при 4000 оборотов
Диаметр цилиндра	88.5 мм
Ход поршня	96.0 мм
Степень сжатия	9.6:1
Октановое число бензина	95 и выше

Эти характеристики оказались универсальными и позволили внедрять агрегат как в массовые автомобили с доступной стоимостью, так и в мировые флагманы корпорации. С внедрением новых технологий двигатели Toyota 2AZ-FE утратили главное преимущество, которым концерн добился уважения во всем мире. Это простота конструкции. Наличие множества технологических новинок сделали двигатель экономичным и экологически чистым, но его ремонт стал дорогим и сложным процессом.

Вместо эпилога

Ошибкой ордена «джедаев» оказалось фанатичное служение идеалам. В результате утраты Человечности они стали терять Силу. Так же случилось и с 1AZ-FSE. Главным приоритетом разработчиков было бескомпромиссное следование экологическим требованиям «зеленых» и экономия топлива. При этом агрегат потерял некоторые другие качества, а именно: надежность работы, простоту обслуживания и ремонтопригодность.

Первая генерация так и не стала поистине массовой, поскольку двигатель FSE скомпрометировал и все семейство 1AZ, а табличка с надписью «D-4» для российских покупателей стала настоящим пугалом. В конечном итоге все его представители быстро ушли со сцены, а на текущий момент выпускаются только модели 2-го семейства: 2AZ-FE и 2AZ-FXE. Последние разработки компании Toyota ведутся в области комбинированного — непосредственно-распределенного впрыска.

14.1k Просмотров

Регламент обслуживания ДВС

Автовладельцам рекомендуют настоятельно следовать регламенту обслуживания двигателя модели 2AZ FE. Без этого движок снизит свой жизненный ресурс в разы, а, если манера вождения у автовладельца рваная, с постоянными ускорениями, развитием большой скорости и резкими остановками, то агрегат не проработает и 150 000 км.

В регламент обслуживания в сервис-центре входит:

• смена смазывающего средств каждые 5 тысяч километров, хоть и производитель советует через 10 тысяч делать замену. Масло следует заливать 5W30, 5W20. Покупать только на специализированных авторынках. Для замены понадобится около 4,3 литра, а полный объем масляного бака – 5 л;
• опытные механики рекомендуют осматривать цепь на появление сколов и трещин через каждые 40 тысяч км, а через 120 000 следует замена;
• тепловые зазоры регулируют через 100 тысяч км, посредством подбора толкателей;
• новый воздушный фильтр и топливное фильтрующее устройство ставят через 40 тысяч километров;
• антифриз заливают через 5 лет, если автомобиль стоит без движения, а при эксплуатации – через 80 тысяч км.

Следуя вышеописанным правилам, жизненный ресурс двигателя можно поднять до полумиллиона километров. Агрегат подходит для автовладельцев со спокойной манерой вождения.

Регламент обслуживания 1AZ FE 2,0 л/145 л. с.

Изначально мануал производителя Тойота содержит, не только описание параметров, но еще и сроки, в которые надлежит обслуживать двигатель 1AZ FE:

• картерная вентиляция требует прочистки после 2 летней эксплуатации;
• ресурс свечей зажигания и аккумулятора составляет 10 и 40 тысяч км, соответственно;
• тепловые зазоры клапанов изготовителем рекомендовано регулировать после 30000 км;
• антифриз и моторное масло теряют свойства через 20 и 10 тысяч пробега, соответственно;
• в модификациях TSI замена масла выполняется чаще – после 7,5 тысяч;
• ремни навесного оборудования разработчик рекомендует обновлять через 40000 км;
• в катколлекторе отдельные участки начинают прогорать через 60000 км.

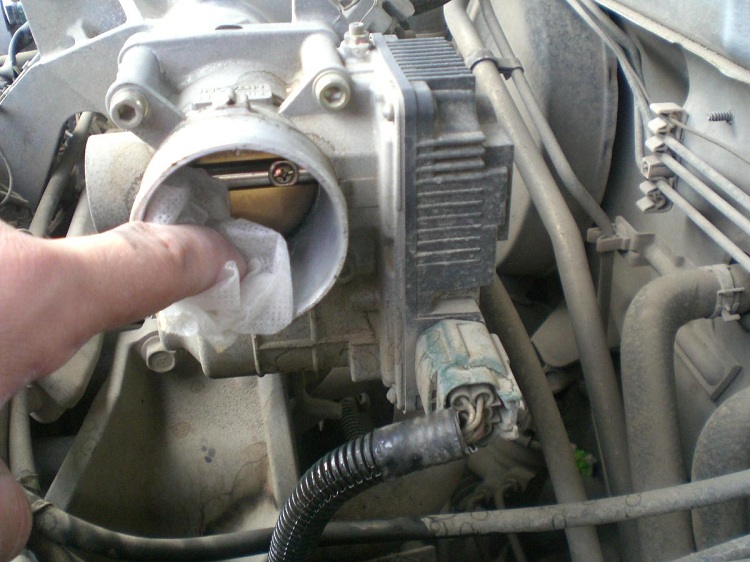

Прочистка дроссельной заслонки

Главные рекомендации по эксплуатации

Чтобы продлить срок службы механизмов, необходимо позаботить о благоприятных условиях эксплуатации агрегата.

Избегайте применение некачественного топлива или масла, которые так необходимы для полноценного функционирования любого мотора. Даже незначительное количество серы, которая может оказаться в составе бензина, может стать причиной износа прецизионных сопряжений, словно от абразивного порошка.
Чтобы не столкнуться с проблемой протечки бензина из ТНВД в масляный картер, рекомендуется постоянно контролировать показатель уровня масла. Для этого не обязательно иметь приборы, все делается на ощупь. Если уровень растет, то стоит провести диагностику состояния насоса.
Впускная система должна быть под контролем. Поэтому необходимо обеспечить ее полноценную прочистку

Для этого необходимо прогнать силовой агрегат на больших оборотах, что позволит избавиться от возможного нагара на деталях ШПГ.
При замене ремня ГРМ важно следить за совпадением меток звездочек на крышках передачи и на самой цепи. Все расходные материалы для установки должны быть качественные.

Отличия 1аз-фсе от 3с

Отличия серии AZ от S есть в конструкциях этих агрегатов, а также в материалах. Рубашка охлаждения в моторах серии AZ открытая — «Open Desk». Открытая означает, что цилиндры охлаждаются тосолом или антифризом со всех сторон.

Все каналы сделаны в движках AZ сквозными. Это значительно упростило изготовление. Если в серии S некоторые каналы охлаждения сделаны глухими и использовали песчаные стержни, когда их отливали, то теперь этого всего не нужно. Новые двигатели начали отливать под давлением. Центр двигателя тоже был сильно изменен. Коленвал от вертикальной оси сместили на 1 см. Такое смещение называют дезаксажем.

Почему двигатель считается одноразовым?

Некоторые двигатели, в том числе и серии AZ имеют тонкие стенки блока цилиндров. Это не позволяет делать капитальный ремонт путем расточки и установки гильз.

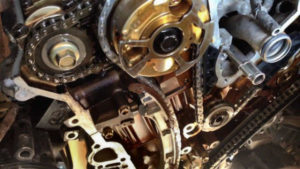

ГРМ или Цепь

В двигателям серии S приводом газораспределительного механизма являлась цепь. А в новых, для того времени, автомобильных силовых агрегатов начали делать ременный привод ГРМ.

Другие конструктивные незначительные изменения конструкции ДВС предыдущей линейки:

• Приводом дополнительных заслонок сделали вакуумный сервопривод и электромагнитный клапан. Диаметры проходных каналов увеличили, что продлевает ресурс, стенки не забиваются сажей.
• Начали устанавливать электронный дроссель меньший по размерам. Датчики не требуют регулировки, они скрыты от глаз.

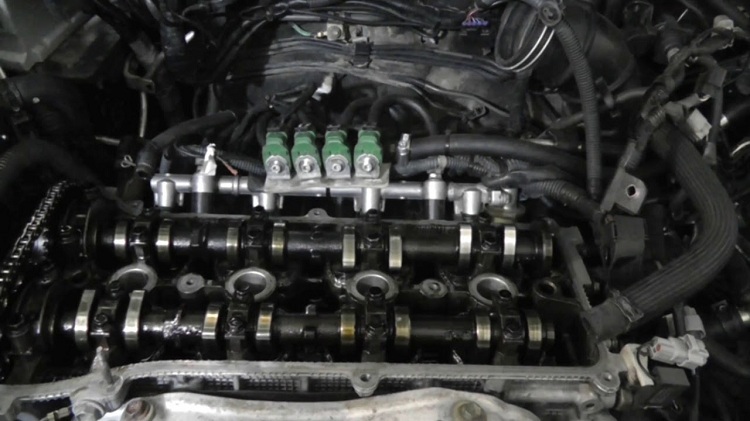

• Конструкция топливной рейки упростилась. Теперь она имеет только одно технологическое отверстие.
• Начали монтировать топливный насос высокого давления (ТНВД) нового образца. В нем сделали один клапан, не разборный. Для сальника сделали пружину, это позволило устранить течь топливного насоса. Но межремонтный период насоса от этого сильно не увеличился.

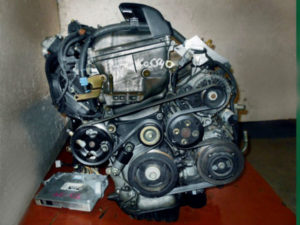

Различие моделей моторов Toyota 2AZ

• первая базовая модификация двигателя со степенью сжатия в 9,6 — 2AZ-FE. Этот аппарат обладает максимальной мощностью в 160 лошадиных сил. В конце 2008 года конструкция двигателя претерпела значительные изменения – были заменены распределительные валы, за счет чего величина сжатия увеличилась до 9,6, а мощность до 166 лошадиных сил;
• вторая модель двигателя 2AZ-FSE оснащена системой мгновенной впрыска топливной жидкости, величина сжатия составляет 11, а мощность 163 лошадиных сил. На сегодняшний день выпуск агрегата завершен;
• третья модель данной серии, гибридный двигатель, основанный на принципе Аткинсона — 2AZ-FXE. По сравнению с предыдущими версиями мотор имеет измененную конструкцию распределительных валов и высокую величину сжатия (12,5), мощность же двигателя составляет 130 либо 150 лошадиных сил.

Главные рекомендации по эксплуатации

Чтобы продлить срок службы механизмов, необходимо позаботить о благоприятных условиях эксплуатации агрегата.

Избегайте применение некачественного топлива или масла, которые так необходимы для полноценного функционирования любого мотора. Даже незначительное количество серы, которая может оказаться в составе бензина, может стать причиной износа прецизионных сопряжений, словно от абразивного порошка.
Чтобы не столкнуться с проблемой протечки бензина из ТНВД в масляный картер, рекомендуется постоянно контролировать показатель уровня масла. Для этого не обязательно иметь приборы, все делается на ощупь. Если уровень растет, то стоит провести диагностику состояния насоса.
Впускная система должна быть под контролем. Поэтому необходимо обеспечить ее полноценную прочистку

Для этого необходимо прогнать силовой агрегат на больших оборотах, что позволит избавиться от возможного нагара на деталях ШПГ.
При замене ремня ГРМ важно следить за совпадением меток звездочек на крышках передачи и на самой цепи. Все расходные материалы для установки должны быть качественные.

Плюсы и минусы

Ключевым преимуществом 1AZ-FSE является оптимальный расход топлива. При этом представленный мотор выдает хорошие характеристики. Мощность на дороге ощутит каждый потребитель. Не с самых низких оборотов можно рассчитывать на тягу и быстрый разгон. А вот на трассе и силовой агрегат не разочарует, словно он и был создан для скоростной езды. Однако, даже такое преимущество перекрывается рядом недостатков, которыми обладает 1AZ-FSE. Рассмотрим основные из них:

• отсутствие ремонтных размеров, без чего невозможно в условиях плохих дорожных покрытий;
• чтобы восстановить работу двигателя, необходимо менять запчасти целыми узлами. Ремонт становится дорогостоящим удовольствием;
• расходным материалом, который быстро и часто выходит из строя является топливный насос и форсунки 1AZ-FSE. При этом их стоимость внушительная;
• установка ГБО невозможна, ведь существует много рисков и все из-за пластмассового впускного коллектора.

Оценив все эти пункты, каждый владелец осознает, что ремонт двигателя может обойтись ему в значительную сумму. Главная проблема 1AZ-FSE заключается в том, что он не любит высоких оборотов. При этом мощность изделия можно оценить только на оборотах 4000 в минуту.

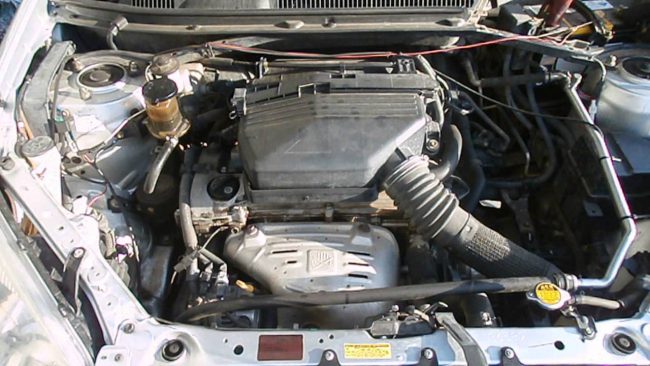

Эксплуатационные особенности мотора 1AZ-FE

Многие путают данную серию с моторами 1ZZ. Двигатели с обозначением ZZ имеют меньший объем, построены специально для американского рынка и имеют намного меньше детских болезней. Рассматривая плюсы и минусы покупки нового силового агрегата AZ, вы найдете больше преимуществ. Но при выборе авто с хорошим пробегом, такой мотор может принести много неприятностей. Среди эксплуатационных особенностей стоит отметить такие черты:

• продавцы нередко ремонтируют авто некачественно перед продажей, маскируют трещины на картере и другие проблемы;
• среди минусов стоит отметить малый ресурс, как для силовых установок Toyota, это также большая неприятность;
• дорогие комплектующие – еще один недостаток, при обслуживании даже оригинальный ремень генератора купить будет непросто;
• высокие требования к сервису – масляный фильтр, масла, антифризы и другие расходники должны быть очень качественными.

Тюнинг и доработка двигателя 1AZ-FE

Вопрос доработки и увеличения мощности практически не возникает до 150 тысяч километров. Но после этого рубежа двигатель несколько теряет в мощности. Учитывая надежную конструкцию, силовой агрегат можно легко улучшить как с помощью программных методов, так и с применением аппаратного тюнинга.

Основные возможности увеличения мощности следующие:

1. Чип-тюнинг с помощью программных методов (Stage 1). Можно без вреда для мотора увеличить мощность установки до 165-170 л.с.
2. Расточка. Растачивать блок цилиндров можно, на выходе получится мотор 2AZ с 2.4-литровым объемом и значительно увеличенной тягой. Но стоимость нереально высокая.
3. Наддув. Турбонаддув в комплекте от компании TRD, к примеру, подойдет на данный мотор. Конечно, понадобится интеркулер, новые форсунки, утолщенная прокладка ГБЦ и другие мелкие доработки. Потенциал двигателя – 200 л.с. без изменения поршневой группы.

Также во время тюнинга снимают катализатор, устанавливают прямоточную выхлопную систему, убирают EGR, снимают заводские ограничения и программные блоки (тюнинг Stage 2). Все это поможет добиться более свободного дыхания мотора, что даст больше свободы в передвижении. Но при неверном тюнинге износ двигателя будет чрезмерно высоким.
