Варианты подключения противотуманных фар

Если вы озадачились вопросом установки противотуманок на свою машину, предварительно нужно выяснить, какие есть способы подключения этого оборудования. Простым и надёжным вариантом монтажа является подключение к заводской проводке автомобиля, предназначенной для запитки ПТФ. Такой способ имеет ряд преимуществ, поскольку в схеме уже имеются все необходимые элементы, такие как реле, предохранитель, проводка, выключатель. В этом случае потребуется только установить и подсоединить фары. Если же на автомобиле отсутствуют дополнительные цепи питания для подсоединения ПТФ, потребуется проложить нужные провода и подключить недостающие элементы.

Одной из распространённых ошибок является подключение противотуманок к габаритам. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Такая деталь, как предохранитель, является совсем не лишней в цепи питания противотуманной оптики. Этот элемент позволит избежать возгорания в случае короткого замыкания в проводке автомобиля. Поскольку предохранители бывают разных номиналов, необходимо рассчитать требуемое значение с учётом мощности ламп в фарах по следующей формуле:

I=P/U, где I — сила тока, P — мощность нагрузки и U — напряжение бортовой сети.

Рассмотрим расчёт на примере автомобиля с аккумуляторной батареей 12 В и противотуманками суммарной мощностью 120 Вт (по 60 Вт каждая): 120/12=10 А

При этом важно помнить, что предохранитель всегда нужно выбирать с запасом. В нашем случае понадобится элемент номиналом 15 А

Для подключения противотуманок понадобятся такие элементы как сами фары, провода, реле, выключатель и предохранители. Этот перечень может отличаться в зависимости от комплектации автомобиля

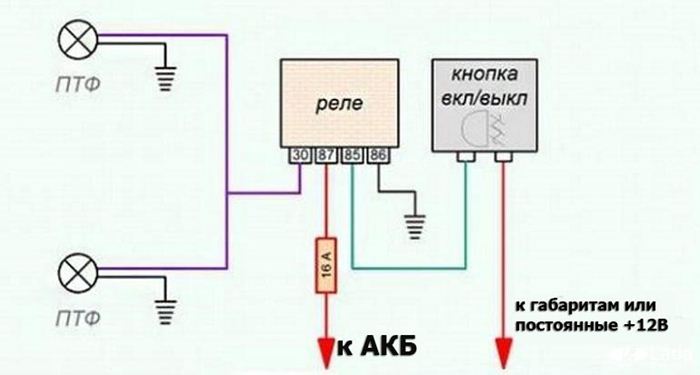

Схемы подключения противотуманок

Схем подключения, также как и способов, существует несколько. Самой простой является запитка фар непосредственно от АКБ через выключатель. Каждая фара имеет два контакта, которые электрически соединены с лампами внутри. Один из контактов фары соединяют с контактом другой фары и подключают на массу (кузов). Лучше всего использовать заводские болты на кузове. Можно протянуть провод к аккумулятору и взять «-» от него. Другие контакты ПТФ задействуют для подключения “+”, который берут также от АКБ. Этот провод соединяют с 87 контактом на реле. Остальные контакты реле подключают следующим образом:

• 30-й идёт на АКБ через предохранитель;
• 86-й подсоединяют к минусу АКБ или же посредством жёсткого соединения с массой на кузове;
• 85-й — к плюсу на АКБ через кнопку и предохранитель, который используется в цепи 30-го контакта.

Монтаж кнопки включения противотуманок выполняют в салоне автомобиля в удобном месте. Реле устанавливают на монтажной плате, но в зависимости от марки автомобиля оно может крепиться посредством специального кронштейна на корпусе. В случае установки на плату, должен присутствовать специальный разъем. При отдельном монтаже используют соответствующую колодку для реле.

Мы рассмотрели простую схему подключения ПТФ, но есть и другой вариант, где монтаж производят через замок зажигания. В этом случае питание через кнопку подаётся не напрямую с АКБ, а с любого провода, на котором при включении зажигания появляется напряжение. Такая схема выключает противотуманки, когда двигатель не работает. Для подключения фар в соответствии с действующими правилами (ПДД) кнопка противотуманок подсоединяется к выключателю наружного освещения. В зависимости от применяемой схемы возможны некоторые отличия.

Схемы подключения противотуманок могут несколько отличаться, но смысл и применяемые элементы остаются такими же

Схема Подключения Противотуманок Через Реле

Разумеется, любые ПТФ должны быть монтированы правильно, с учетом всех требований и правил. По сути, вам остается только демонтировать заглушки из бампера и установить комплект ПТФ, подключив его ко всем разъемам.

Требования законодательства

И какого цвета должно быть стекло? На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Опознать такие участки удастся по специальным заглушкам, установленным в области переднего бампера. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя.Естественно, что на дальнобойность света это не влияет никак, но для получения полной картины о состоянии дорожного покрытия противотуманки будут полезны.Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на

Установка противотуманных фар своими руками

Старайтесь размещать их как можно ближе к дорожному полотну. В ином случае, проводку придется проложить самостоятельно.Соответственно нужно ставить в примере вилку на 10 А. Также их можно использовать днем вместо ближнего света согласно ПДД.

Следовательно, в пользу противотуманных фар можно засчитать такие доводы: Словом, если мы решили ставить противотуманки любого типа, не считая ксеноновые, их нужно подключать по совсем иной схеме, осталось рассмотреть схему и перед тем, как подключить противотуманки через реле, подобрать необходимые комплектующие. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ. Это и есть та самая схема подключения реле противотуманок.

Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Автопроизводители не на все модели устанавливают противотуманки. Густой туман зачастую заставляет водителей останавливаться, особенно ночью.

Стандартная мощность фар обычно 55W, ставить более мощные не имеет смысла. С чего начать монтаж?

Рекомендуем к прочтению

Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света.

Далее, к предохранительным элементам нужно подключить провода, которые впоследствии разойдутся на левый и правый фонари.

Если посмотреть схему заводского подключения, то увидим, что питание взято с предохранителя F1, габариты правого борта. Протяжка проводки для подключения ПТФ От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Такое подключение позволит включать фары без включения зажигания и габаритных огней.

Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около

Штатная схема подключения передних фар автомобиля. Установка противотуманок: требования Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно наружные противотуманки или потребуется переделка переднего бампера под туманки. Как и в предыдущем случае, включаться фонари будут только после активации переключатели.

Под него выделяются специальные модули в передней части авто. С их помощью удается добиться лучшего освещения дорожного полотна. Один из самых простых в плане установки и надежности — это соединение с проводами транспортного средства, которые уже проведены и предназначены для противотуманок.

При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке в свободный разъем. Подключение противотуманок: доступные способы Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению.

Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой! Основная функция противотуманных фар заключается в подаче света. Один из них от каждой фары отводим и соединяем друг с другом.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

• установка фар в бампер,
• протяжка проводов,
• подключение реле и предохранителя,
• монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

• Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
• Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
• Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

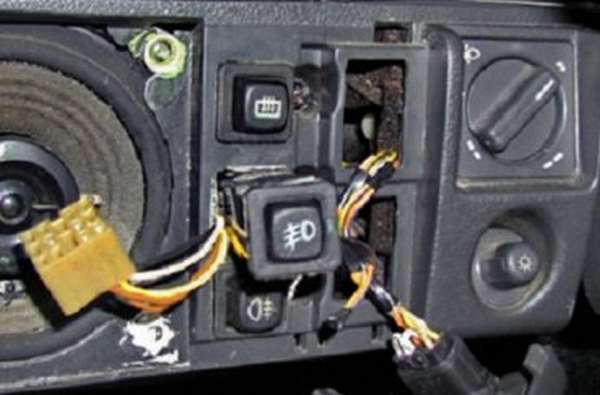

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Схема Подключения Птф Через Кнопку

Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Виды светодиодных фар

Сегодня на автомобили устанавливаются различные типы светодиодных ламп:

• Обычные бестрансформаторные фары, в которых в качестве выпрямителя используется стандартный диодный мост и конденсаторы.
• LED-элементные лампы мощностью в несколько ватт.
• Мощные светодиодные LED-прожектора в несколько десятков ватт.

Светодиодные лампы могут работать в самых тяжёлых условиях. Отсутствие нити накаливания обеспечивает длительную эксплуатацию в любых климатических и погодных условиях. Низкая температура нагрева позволяет создавать высокопрочные конструкции. Освещение, приравниваемое к естественному свету, формирует максимально комфортные условия для управления автомобилем.

Стандартные светодиодные фары представляют собой обычный цоколь с набором (блоком) белых светодиодов, которых может быть от нескольких десятков до нескольких сотен. Такие устройства являются самыми простыми и дешёвыми. Самым массовым поставщиком обычных светодиодных ламп сегодня является Китай. Если у вас на автомобиле установлены такие фары и одна из них вышла из строя, не торопитесь её выбрасывать. Несложный ремонт светодиодных фар можно выполнить самостоятельно и сэкономить при этом не один десяток долларов.

Преимущества

• Диоды расходуют в 3 раза меньше электроэнергии по сравнению с обычными лампами.
• Более высокая яркость и мощность светового потока.
• Отсутствие нити накаливания или иных нагреваемых элементов обеспечивает минимальный уровень тепловыделения.
• При температурных перепадах стёкла фар не лопаются, так отсутствует их нагрев.
• Практически неограниченный срок эксплуатации, при условии соблюдения технологии изготовления.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона.

Контакты реле ДХО подключают так:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод к габаритам;
• 86 – на любой вывод геркона;
• 87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется.

Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Способы подключения противотуманных фар

Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.

Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.

Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары в электросхему автомобиля (автор видео Morgan One).

Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.

Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:

Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле.
Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок.
Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую.
На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле

Удобнее пропустить провод под педалями.
Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании

Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Фотогалерея

 1. Комплект для установки ПТФ

 2. Комплект проводов для подключения

 3. Процесс протягивания провода для подключения

 4. Монтаж кнопки включения

После установки ПТФ нужно проверить их работу и отрегулировать. Если фары слишком поднять, они потеряют свою эффективность при передвижении в плохих погодных условиях.

Zvir90 › Блог › Регулировка света противотуманных фар своими руками

Безопасность дорожного движения складывается из очень многих факторов. Один из основных, это хорошая видимость дороги в процессе движения. Необходимая и достаточная освещённость позволяет хорошо видеть всем участникам дорожного движения. Для достижения этого, направление световых конусов от фар должно быть таким, чтобы дорога перед автомашиной была хорошо освещена, а водители встречных автомобилей чувствовали себя комфортно при включении света Ваших противотуманных фар, или фар дополнительного света и не ослеплялись их светом ! Это достигается правильной регулировкой фар. Регулировка света противотуманных фар, или фар дополнительного света производится вращением. Мы поворачиваем оптический элемент фары в горизонтальной и в вертикальной плоскостях, предварительно ослабив болты крепления противотуманных фар к бамперу, либо вращая регулировочные винты, в зависимости от конструкции настраиваемой оптики .

Удобнее настраивать свет фар при помощи передвижных оптических приборов, однако в нашем случае, таких приборов нет и настройку дополнительных фар нужно производить следующим хитрым способом :

необходимо поставить заправленный и полностью снаряжённый автомобиль, с нагруженным под Ваш вес водительским местом на ровной площадке в пяти метрах от гладкой стены . Подойдёт стена дома, лист фанеры, плотный забор или ширма из материи. Поставить машину к импровизированному экрану нужно так, чтобы ось автомобиля была перпендикулярна плоскости поверхности экрана, а давление в шинах соответствовало норме. Перед тем как разметить экран, нужно качнуть машину сбоку, чтобы пружины подвески приняли правильное положение!

Если всё готово и всему соответствует — размечаем наш экран так, как показано на схеме 1 и 2.

далее всё просто, включаем противотуманные фары и глядя на световой пучёк фары — регулируем. Попеременно, сначала у правой фары — левая фара в этот момент закрыта картонкой, потом у левой фары — правая фара закрыта картонкой, мы регулируем световые конуса так, чтобы верхняя граница светотени регулируемого светового пятна (на схеме это линия обозначенная двойкой) была на 10 миллиметров ниже линии проекции на экран центров противотуманных фар (на схеме эта линия обозначена единицей). Регулировка света фар не занимает много времени и не трудоёмка по своей сути.

источник

Если устройство всё-таки сломалось

Фирменные девайсы дают сбои крайне редко. Чаще всего их поломки связаны с нарушением правил эксплуатации. Они могут «полететь» из-за механических повреждений, попадания влаги внутрь электрических элементов, неправильной установки или неаккуратного использования.

Сходу рассказать, что именно может сломаться в датчике, невозможно. Однако можно подробнее рассмотреть его устройство.

Как правило, стандартный включатель фар состоит из следующих деталей:

• выключателя,
• проводов,
• блока управления,
• реле.

Если прибор перестал работать, нужно искать причину на одном из участков этой схемы.
