Коробка передач

Сборка синхронизированной коробки передач

Сборку коробки передач производите, начиная с подсборки ее узлов, в следующем порядке:

Сборка первичного вала

Притрите на конусе вала блокирующее кольцо до размера 0,8–1,25 мм, как показано на рис. 36

Запрессуйте до упора шариковый подшипник уплотнительным кольцом в сторону гайки подшипника.

Наверните гайку крепления подшипника (левая резьба) и застопорите ее раскерниванием в паз вала.

Заложите смазку в отверстие вала и вставьте ролики (14 штук).

Сборка синхронизатора

Подберите комплект муфты и ступицы синхронизатора с минимальными зазорами при свободном перемещении согласно рис. 37 или используйте комплекты 469–1701117 и 469–1701138, подобранные заводом-изготовителем.

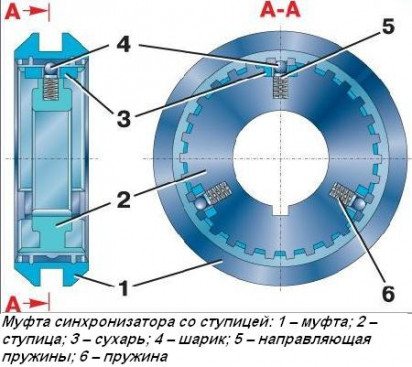

Заложите в ступицу три пружины (рис. 38), три направляющие пружины, три шарика и три сухаря и установите на ступицу муфту (муфта I и II передач изготовлена за одно целое с шестерней заднего хода).

Сухари устанавливайте стороной с отверстиями меньшего диаметра в сторону муфты.

Сборка вторичного вала

Установите игольчатый подшипник шестерни III передачи, распорную втулку подшипника, стопорное кольцо и шпонку.

Притрите блокирующее кольцо синхронизатора на конусе шестерни III передачи до размера 0,8– 1,25 мм, как показано на рис. 39.

Смажьте подшипник трансмиссионным маслом, установите шестерню III передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор III и IV передач и стопорное кольцо разрезом к шпонке ступицы.

Техника безопасности при выполнении работ

Во избежание получения травм при замене масла в раздатке необходимо:

1. Установить противооткатные башмаки под колеса автомобиля. Это исключит самопроизвольное прокатывание авто;
2. При демонтаже сливной пробки необходимо находится на расстоянии от раздатки. Горячее масло из раздаточной коробки при попадании на кожу может стать причиной ожога;
3. Для защиты глаз и кожи необходимо использовать средства индивидуальной защиты, такие как перчатки и очки.

Из вышеперечисленного следует, что раздатка УАЗ 469 необходима для повышения показателей проходимости на бездорожье. Конструкция РК позволяет подключать переднюю ось и понижать крутящий момент от коробки переключения передач. Для нормальной работы необходимо регулярно обслуживать узел.

Технические характеристики

Кратко комментируя табличную информацию заключаем следующее: «буханка» имеет два ведущих моста, КПП УАЗ «буханка» механического типа и совместно с трансмиссией представляет моноблок. Активирование осуществляется с помощью демультипликатора.

Двигатель УАЗ-452

Двигатель представляет модернизированный двигатель ГАЗ-21, установленный внутри кабины. Это позволяет делать мелкий ремонт, не выходя из кабины. Хорошая грузоподъёмность и проходимость сохраняют за автомобилем звание «внедорожник» и «вездеход».Технические характеристики

Модификация	Остекленный фургон УАЗ	Автобус УАЗ
Кузов
Колесная формула	4х4	4х4
Количество мест	2 или 5	9–10
Длина, мм	4390	4363
Ширина, мм	1940	1940
Высота, мм	2064	2064
Колесная база, мм	2300	2300
Дорожный просвет, мм	205	205
Глубина преодолеваемого брода, мм	500	500
Масса снаряженного а/м, кг	1805 для закрытого фургона 1920 для остекленного фургона	2005 – для 9 местного автобуса 2020 – для 10 местного автобуса
Полная масса, кг	2730 для закрытого фургона 2845 для остекленного фургона	2880
Грузоподъемность, кг	925	875 – для 9 местного автобуса 865 – для 10 местного автобуса
Двигатель
Двигатель	Бензиновый, ЗМЗ-40911.10
Топливо	Бензин с октановым числом не менее 92
Рабочий объем, л	2,693
Максимальная мощность, л.с. (кВт)	112,2 (82,5) при 4250 об/мин
Максимальный крутящий момент, Н·м	198 при 2500 об/мин
Максимальная скорость, км/ч	127
Расход топлива при 60 км/ч, л / 100 км	9,0
Расход топлива при 80 км/ч, л / 100 км	11,2
Емкость топливных баков, л	77
Шасси
Коробка передач	5-ступенчатая, механическая
Раздаточная коробка	2-ступенчатая с отключением привода переднего моста
Тормозная система	Двухконтурная, с вакуумным усилителем, передняя дисковая, задняя барабанная)
Шины	225/75 R16

Безопасность

При создании УАЗ концепция безопасности водителя считалась второстепенной задачей. Главной задачей была реализация целевого предназначения. То есть удовлетворение требованиям оборонной области.

По мнению некоторых экспертов, вероятность выживания при лобовом столкновении на этом автомобиле составляет 30 процентов.

УАЗ Буханка вид спереди

Хотя, проведённые впервые в 1971 году краш-тесты этой цифры не подтвердили. Конструкцией не предусмотрены ремни безопасности, но радует то, что в линейке УАЗ «буханка» обладает достойными прочностными характеристиками.

Невозможно отрицать и тот факт, что в значительной мере безопасность движения зависит от качеств и опыта самого водителя.

Составляющие трансмиссии УАЗ

На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая). Обеспечивают облегченное включение передач синхронизаторы инерционного типа. Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.

КПП УАЗ

На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега. Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару. Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь. В целях профилактики, каждые 15000 км необходимо замерять уровень масла.

Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.

Машина оснащается раздаточной коробкой. В конструкцию раздаточной коробки на УАЗ 452: валы ведущих мостов, шестеренки. Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками. Надежно закреплены в крышке штоки вилки переключения.

Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.

Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.

Принцип работы и схема раздаточной коробки

Раздатка. распределение момента

Наверняка, многие, кто сталкивался с полноприводными автомобилями задавался вопросом: как работает раздатка? Принцип работы раздаточной коробки во многом зависит от его конструкции.

Схема и принцип работы простейшей раздаточной коробки выглядит примерно таким образом: коробка передач передает крутящий момент на ведущий вал раздаточной коробки (иногда между коробкой передач и раздаткой стоит ретардер), который в свою очередь передает момент на межосевой дифференциал.

Межосевой дифференциал распределяет крутящий момент между валом привода задней оси и валом привода передней оси (он также имеет важную функцию – он дает возможность вращаться осям с разной угловой скоростью). Дальше в зависимости от режима работы раздаточной коробки крутящий момент передается либо на оба моста, либо только на один. Здесь также важным элементом является механизм блокировки межосевого дифференциала, в задачи которого входит полное или частичное отключение межосевого дифференциала. Данная функция обеспечивает жесткое сцепление и, соответственно, одинаковую скорость вращения валов привода переднего и заднего моста.

Двигатель ЗМЗ-409

ЗМЗ 409 – инжекторный двигатель на бензине, имеющий 4 цилиндра в рядной компоновке и 16 клапанов. В 409 двигателе система инжектора управляется микропроцессорными электронным блоком. На конвейер данный мотор поставили в 1996-м году. Данный мотор преимущественно устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколение этих силовых установок снабжено нейтрализатором газов и производится полностью в соответствии со стандартами ЕВРО-2.

Модификации ДВС ЗМЗ-409

• Базовый мотор 409.10 под стандарт Евро-2 мощностью 143 л.с., со степенью сжатия 9, крутящим моментом 230 Нм. Зажигание модульное с пучком высоковольтных проводов, имеется датчик дроссельной заслонки.
• Улучшенная модификация 40904.10 отличается от предыдущего варианта системой зажигания – индивидуальная катушка для каждой свечи, датчик положения дроссельной заслонки (ДПДЗ) здесь отсутствует, вместо него использован дроссельный узел для обеспечения Евро-3. Имеется автоматический натяжитель ремня генератора, который в 409.10 не предусмотрен.
• Модификация 40905.10 аналогична предыдущему, предназначена для внедорожников Хантер, Патриот и грузовиков Карго, Пикап производителя УАЗ. Соответствует экологическому стандарту Евро-4.
• Силовой привод маркировки 40911.10 обладает моментом 219,5 Нм и мощностью 125 л.с. Соответствует регламенту Евро-4, предназначен для полноприводных грузовиков УАЗ с формулой 4х4 (не отключаемая).
• ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, соответствует экологическому стандарту Евро-3. Имеет мощность 112 л.с., устанавливается на Таблетки и Буханки УАЗ 462.
• 4092.10 — несерийная модификация, создана специально для автомобилей ГАЗ Волга и УАЗ 3160 (вседорожник полноприводный). Крутящий момент в интервале 225 – 235 Нм, мощность — 160 л.с.

Прибавку в мощности до 30% можно получить, если установить на него турбо-компрессор или газовую турбину. Конечно, иностранные производители уже много лет не делают турбированных двигателей с конструкцией, как у «3M3-409». Имеется ввиду рабочий объём и «прожорливость». По этой причине, отыскать серийную турбину бензиновой направленности, по приемлемой себестоимости и соответствующего типоразмера, непросто. Оптимальным вариантом является турбина «Гарретт TB-25». Модель эта – далеко не новинка, но зато она полностью вписывается во все параметры «3M3-409».

Обслуживание ЗМЗ-409

Базовое требование для поддержания полностью рабочего состояния двигателя – использование качественного топлива и технических жидкостей. От чистоты бензина, качества смазки и охлаждающей жидкости зависит срок жизни двигателя.

Следует регулярно проверять:

• уровень моторного масла;
• количество охлаждающей жидкости;
• состояние натяжения ремней и цепей двигателя;
• состояние форсунок. Периодически, при необходимости («троение» мотора и другие проблемы) следует производить их прочистку.

Критичной слабой точкой ЗМЗ 409 принято считать помпу, за состоянием которой следует внимательно следить и менять при появлении признаков неисправности

Важно контролировать и состояние свечей зажигания

Период проведения некоторых операций по регламенту:

• 6 месяцев/10000 км – замена моторного масла и масляного фильтра;
• 20 тыс. км. или 1 год – проверка состояния системы вентиляции картера, свечей, аккумуляторной батареи, цепей ГРМ и ременных приводов навесного оборудования;
• 1,5 года/30000 км – осмотр выпускного коллектора на прогар, замена топливного и воздушного фильтра;
• 40 тыс. или 2 года — осмотр шлангов и узлов системы охлаждения, замена жидкости в системе;
• 90-100 тысяч км. — замена цепи и роликов ГРМ с натяжителями.

Новый двигатель с бОльшим крутящим моментом от УАЗа ждали очень давно. Конечно, ЗМЗ-409 не оказался именно тем двигателем, которого хотелось, но со своими обязанностями он справляется. Хороший крутящий момент, потрясающая ремонтопригодность, надежность, доступность запасных частей — это, безусловно, плюсы двигателя.

Минусами же является недостаточная эластичность при езде по бездорожью, требовательность к качественным ГСМ (теперь нужен 92 бензин и хорошее масло), более сложное и дорогое обслуживание.

409-й более экономичен, более предсказуем и, будучи своевременно обслуживаемым, не требует промежуточных регулировок и подстроек. У него очень хороший потенциал для модернизации, широкая унификация с другими двигателями линейки.

Восстановление работоспособности КПП

Выявление дефектов в составляющих деталях возможно после полной разборки агрегата. Исходя из этого, в последствие, представляется возможным осуществить ремонт коробки УАЗ «Буханка»

. Все составные части промываются в керосине и просушиваются.

Это даст возможность более эффективно обнаружить какие-либо поломки и повреждения

На валы и картер необходимо обратить особое внимание. При каких-либо неисправностях, сколах и прочих повреждениях каждая составная часть заменяется на новую комплектующую

Разборка и монтаж

Проведя ремонт коробки УАЗ «Буханка»

, необходимо установить устройство на место в машину

Самый важное и ответственное действие – вмонтировать первичный вал в сцепление. Незначительными поступательными движениями, двигая КПП вверх-вниз, агрегат устанавливается на место

С левой стороны вставляются гроверы с гайками. Далее монтируется вилка сцепления и масленка шлицов. По завершению предыдущего действия нужно вставить привод спидометра и прочие детали. Далее закрепляется поперечина рамы и кронштейн глушителя, после чего происходит калибровка ручного тормозного механизма.

Разборка и сборка коробки передач УАЗ-3151

Разборка коробки передач, синхронизированной частично Разборку проводите в следующем порядке:

Снимите боковую крышку с механизмом переключения.

Снимите крышку подшипника первичного вала

Проверните первичный вал вырезом в сторону шестерни привода промежуточного вала и выньте первичный вал с роликами и блокирующим кольцом синхронизатора.

Выверните стопорный винт оси блока шестерен заднего хода и выпрессуйте ось назад, снимая блок шестерен заднего хода (рис. 4).

Снимите пластины, крепящие задний подшипник вторичного вала.

Снимите стопорное кольцо ступицы синхронизатора (рис. 5) и выньте вторичный вал назад. При этом все шестерни с вала снимутся, а подшипник останется на валу.

Отверните специальным ключом крышку переднего подшипника промежуточного вала.

Отверните специальным ключом гайку переднего подшипника промежуточного вала и выньте промежуточный вал вместе с подшипником назад (рис. 6). При этом шестерни привода II и III передач снимутся с вала.

Отверните специальным ключом гайку крепления подшипника первичного вала, которая имеет левую резьбу.

Снимите с помощью съемника подшипник с первичного вала (рис. 7).

Снимите с помощью съемника задний подшипник промежуточного вала. Болт крепления подшипника имеет левую резьбу и застопорен тарельчатой пружиной.

Разборка синхронизированной коробки передач

Разборку производите в следующем порядке:

Снимите боковую крышку с механизмом переключения.

Используя резьбовое отверстие М8 в заднем торце оси промежуточной шестерни заднего хода, выпрессуйте ось назад, снимите шестерню.

Снимите крышку подшипника первичного вала.

Снимите крышку переднего подшипника промежуточного вала.

Выверните болт крепления заднего подшипника промежуточного вала (болт имеет левую резьбу) и снимите тарельчатую пружину болта.

С помощью съемника снимите задние подшипники первичного и вторичного валов за их стопорные кольца.

Снимите стопорное кольцо заднего подшипника промежуточного вала.

Установите коробку так, чтобы промежуточный вал был вверху, подвиньте промежуточный вал вперед до упора блока шестерен промежуточного вала в картер.

Подайте промежуточный вал вместе с задним подшипником назад до выхода внутренней обоймы переднего подшипника из роликов и заднего подшипника из картера.

Снимите с помощью съемника задний подшипник промежуточного вала.

Установите коробку передач люком под механизм переключения вверх.

Выньте из картера коробки передач первичный вал, блокирующее кольцо IV передачи, вторичный вал в сборе (поддерживая распорное кольцо шестерни I передачи) и промежуточный вал в сборе.

Разборка вторичного вала

Снимите упорную шайбу и шестерню I передачи с игольчатым подшипником.

Снимите стопорные кольца ступиц синхронизаторов с помощью съемника и упорную шайбу.

Снимите синхронизатор I и II передач совместно с шестерней II передачи.

Снимите стопорное кольцо, шпонку и подшипник шестерни II передачи.

Снимите синхронизатор III и IV передач совместно с шестерней III передачи.

Снимите стопорное кольцо, шпонку, распорную втулку и подшипник шестерни III передачи.

Устройство механизма переключения

Итак, мы рассмотрели, как устроена раздатка УАЗ. Устройство раздатки практически ничем не отличается от коробок на других автомобилях. Теперь рассмотрим, что представляет собой механизм переключения.

Так, система переключения состоит из нескольких основных узлов. Это штоки вилки переключения, которые закреплены в картерной крышке при помощи стопорной пластины. Также в устройстве имеются вилки для включения переднего ведущего моста и тех передач, которые способны перемещаться по штокам. В телах вилок имеются специальные гнезда. Сюда устанавливаются пружины и шарики фиксаторов.

В процессе движения по штоку, каждая из вилок фиксируется на нем специальным фиксатором. На нижних частях есть специальные лапки, которые входят в пазы шестеренок. На верхних частях имеются прямоугольные углубления. С их помощью вилка соединяется с рычагами для выбора передачи. Чем еще особенна раздатка? УАЗ («буханка»), устройство КПП которой мы рассматриваем, сделана так, чтобы рычаги переключения размещались в отдельных крышках. Детали находятся на наклонном лючке картера и крепятся на штоке при помощи штифтов.

Передние концы штока оснащены пальцами, с помощью которых они соединяются с тягами. В передней части крышки отверстия под штоки имеют уплотнения. В задней части они закрыты при помощи заглушек сферической формы. Между штоков находится небольшой шарик. Он выполняет функцию замка. Механизм не дает водителю задействовать понижающую передачу до тех пор, пока не будет подключен передний ведущий мост. Таким образом сделана раздатка УАЗ («буханка»). Устройство ее не сложное. Механизм достаточно надежный и ремонтопригодный, как утверждают отзывы автовладельцев.

Схема трансмиссии

Рассмотрим на примере схему устройства КПП и особенности данного узла. В картере коробки переключения ступеней работы двигателя размещены несколько видов приводов, среди которых:

• ведущий вал трансмиссии;
• промежуточные валы;
• ведомый вал устройства переключения передач УАЗ 452.

Устройство КПП

Опорами для данных узловых элементов трансмиссии служат подшипники

Стоит обратить внимание на размещенный здесь рисунок. Схема на нем достаточно подробно поясняет устройство трансмиссии: передние подшипники роликового типа, а задний подшипник имеет двухрядную шариковую модификацию

У ведомого вала передний подшипник вмонтирован в торец ведущего вала. На ведомой оси установлены шестерни 1, 2, 3 режима работы КПП, на промежуточном – шестерни 2 и 3 передач УАЗ 452.

Как показывает схема устройства переключения передач УАЗ 452, шестерня 1 ступени имеет больший диаметр и располагается в задней части ведомого вала, при этом шестерня от третьего режима самая малая по размеру, находится в передней части ведомого вала, рядом с муфтой синхронизатора.

Демонтаж скоростной коробки своими руками

Какие нужны слесарные инструменты, чтобы осуществить ремонт КПП? Для осуществления ремонта следует обзавестись целым ремкомплектом. В частности, понадобятся рожковые, торцевые ключи, молоток, отвертки, монтажная лопатка.

Как снять коробку? Чтобы начать процедуру по изъятию КПП следует выполнить следующие действия:

1. УАЗ становится на смотровую яму.
2. Сливается трансмиссионное масло (это немного облегчит вес коробки).
3. В салоне демонтируются сиденья.
4. Подлежат съему вилка выключения сцепления, рама, кардан, вал спидометра, поддон сцепления, примыкающий к раздатке глушитель. Должна быть снята кулиса.
5. Раздаточную коробку нужно отсоединить от основной коробки передач. Как правило, раздатку обматывают веревкой и подвешивают.
6. Все расходные запчасти (болты, гайки и т.д.) отвинчиваются.
7. Так как коробка передач УАЗ зафиксирована на крепежных элементах, их необходимо открутить и можно снимать со шлицов коробку.

Сборка КПП УАЗ происходит в обратной последовательности.

Когда происходит разборка изъятой коробки, необходимо проверить на целостность все комплектующие детали. Деформированные элементы подлежат замене.

УАЗ 31514 › Бортжурнал › Установка пятиступенчатой коробки АДС на УМЗ-4178.Часть 3. Сцепление и подвес коробки

Выбор сцепления во всем процессе установки коробки, пожалуй, самый творческий момент. Если в остальных технических решениях существует 2, макс. 3 варианта, то тут десятки вариаций. Я не буду что-то доказывать, просто примите как факт мой выбор. Если не согласны, любое сцепление для 406 и 409 двигла встает на маховик УМЗ.

Но сначала небольшое отступление. Прежде чем вы начнете ставить сцепление необходимо выполнить одну операцию, а именно установку новой поперечины рамы под коробку. С установленным сцеплением этот процесс заметно сложнее.Вам будет необходимо:

1. Окрасить поперечину и ее кронштейны. Лучше это делать за день до сборки, чтобы не ждать пока все сохнет.2

Срезать болгаркой заподлицо с рамой места крепления старых опор коробки (2 шт), очень важно срезать так, чтобы не осталось и следа, потому как новые частично попадут на старые. Если не сделать это аккуратно, возможен перекос новых креплений

Особое внимание уделите левому кронштейну по ходу движения.3. Собрать окрашенную поперечину с кронштейнами вместе (подходят болты от старой, которая висела под барабаном ручника и должна быть демонтирована) и прикрепить поперечину с помощью задней опоры двигателя (3160-1001044) и кронштейна крепления опоры (31602-1001048) к коробке

Отступление: поперечина называется «Поперечина рамы №2 в сборе с кронштейнами». Их как я понял 2 вида — под АДС и Даймос. Нам соответственно нужна АДС. Но разница вроде небольшая у них. Но одна проблема: найти нереально, в москве не удалось. Была заказана на Уазбуке у Dima-ULN. Как и другие зп. Есть все)

Так же там присутствуют хитрый болт и шайба, которых в продаже видимо найти тяжело очень.

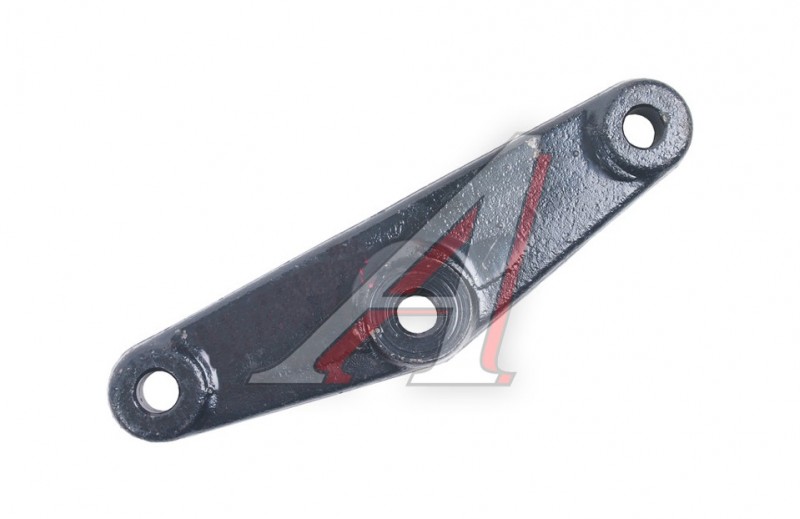

Обратите внимание, кронштейн (треугольник) ставится вершиной вперед по ходу движения. 4

Установить коробку на авто, прикрутить 2 гайки по диагонали, помощник придерживает заднюю часть коробки, прихватить сваркой кронштейны.5. Открутить поперечину от кронштейнов, снять вместе с коробкой. Обварить хорошо кронштейны, покрасить

4. Установить коробку на авто, прикрутить 2 гайки по диагонали, помощник придерживает заднюю часть коробки, прихватить сваркой кронштейны.5. Открутить поперечину от кронштейнов, снять вместе с коробкой. Обварить хорошо кронштейны, покрасить.

Теперь переходим к сцеплению:Установлено сцепление от Газели Бизнес с двигателем Cummins 2.8

Корзина — SACHS 063082001150.

Похожая сцепа ставилась на волги с двигателем крайслер, оно слабее. Корзины у них одинаковые, а вот диски разные: у волги на конце цифры 5153. От дизеля диск визуально мощнее, но главное отличие, что у дизеля 8 демпферных пружин (одна в одной), а у бензинки просто 4.

Корзина встает только в 1 положении, так что не пугайтесь, если не получается, она встает точно.

Выжимной — 3160-1601180 Выжимной с буртиком, плоский 31605-1601180 НЕ ПОДХОДИТ. Выяснено путем проведения в интернете долгих часов).

Рабочий цилиндр сцепления — любой с патриота. Мой вариант: 420.31605-1602510-01 с пластиковым корпусом, самоподводящийся.

Так как цилиндр стал с другой стороны, достаточно прилично удлиннилась магисталь. На хантерах и патрах стоит медная трубка, затем короткий шланг. Мне было лень изготавливать эту трубку и были куплены 2 тормозных шланга от урала и скручены между собой 375-3506045-01. По резьбе все подходит четко. Собирал с медными шайбочками. Шланги прикреплены пластиковыми хомутами к раме и просто лежат сверху коробки.

Собираем теперь все. Трудностей не должно возникнуть, единственной что, после установки сцепления и затем коробки, производится регулировка работы сцепления опорой вилки. Мне потребовалось подложить под нее гайку и 2 шайбы для обеспечения правильного нажатия подшипника на корзину.

Корпус РК

Корпус раздаточной коробки состоит из двух частей. Во избежание утечки смазочного материала в месте соединения части герметизированы прокладками. На валах, выходящих из герметичного корпуса, установлены сальники. Они предотвращают вытекание смазки при движении автомобиля.

Механизм привода

Механизм РК состоит из:

• Вала задней оси. Жестко соединяется с задним карданным валом автомобиля. Установлен на подшипниках шарикового типа. Они позволяют валу свободно вращаться;
• Вала передней оси. Приводит в действие передний карданный вал. Крепится при помощи гайки;
• Промежуточного вала. Необходим для включения переднего моста или пониженной передачи;
• Вилки переключения. Используются для передвижения шестерен при включении/выключении переднего моста и для понижения передачи. Движение вилок осуществляется по специализированным штокам. Каждая вилка оснащена фиксирующим механизмом, исключающим самопроизвольное передвижение изделия по штоку.

Механизм управления

Узел выполнен в виде металлической крышки. Она крепится болтами к корпусу раздаточной коробки. В крышке устанавливаются два рычага. Один служит для подключения передней оси, второй для понижения крутящего момента, передаваемого от коробки переключения передач.

Ремонт раздатки УАЗ Буханка

Серьёзный ремонт раздатки УАЗ выполняется редко. Как правило, для восстановления нормальной работоспособности хватает регулировки изделия и смазки проблемных участков. Если починки не избежать, то операцию по возвращению коробке былого функционала делают в строгой очерёдности.

• Демонтаж раздаточной коробки;
• Разборка раздаточной коробки;
• Обнаружение неисправностей;
• Устранение неисправностей (замена, восстановление деталей);
• Сборка раздаточной коробки;
• Установка раздаточной коробки на место;
• Проверка работоспособности и настройка.

Перед проведением работ подбирают необходимые инструменты, для этого выясняют вид и тип раздаточной коробки. Функционально, починка представляет собой замену повреждённых деталей новыми, по этой причине стадии отбраковки уделяют больше внимания.

• Сальники (меняются при разборке, не зависимо от степени износа);
• Шестерёнки (детали не подлежат починке ввиду испытываемых нагрузок);
• Вилки и шлицы (элементы влияют на качество работы и безопасность);
• Подшипники;
• Защитный кожух (при обнаружении трещин и сколов деталь меняется).

Механизм управления раздаточной коробкой УАЗ:
