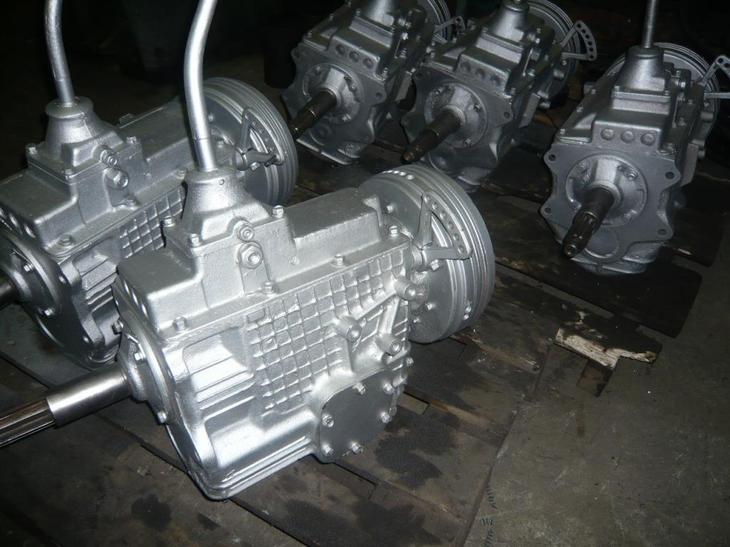

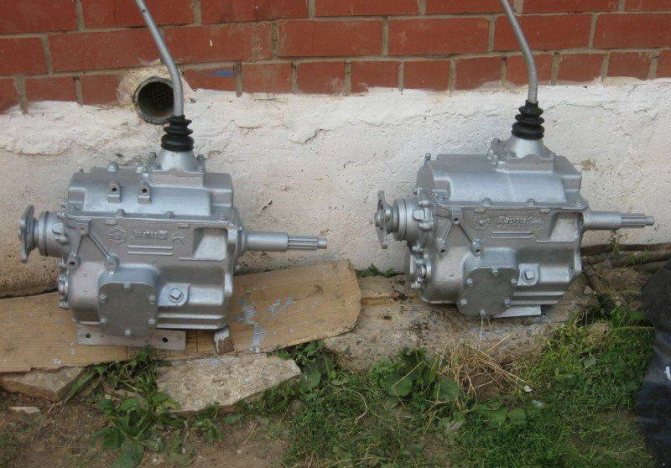

Коробка передач зил-130 и ее свойства

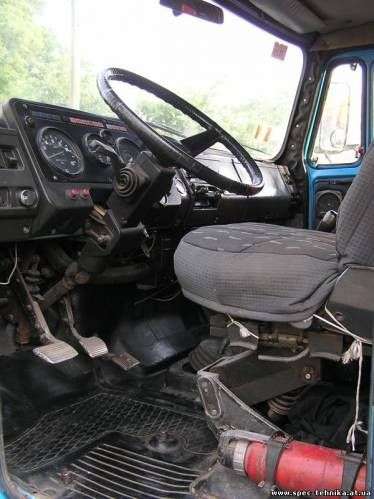

Кабина

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, а изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания. Оперение автомобиля  — интегрального типа, откидывается в перед.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

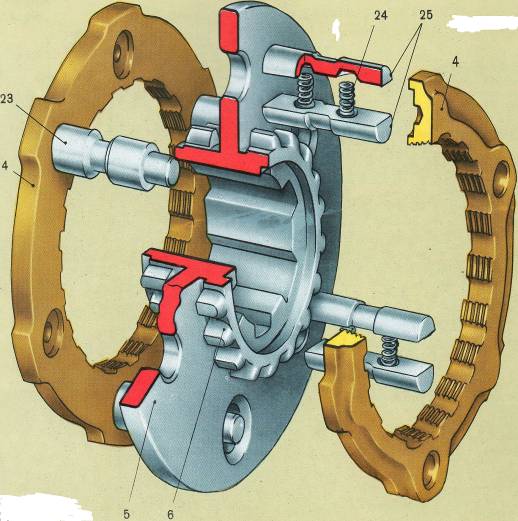

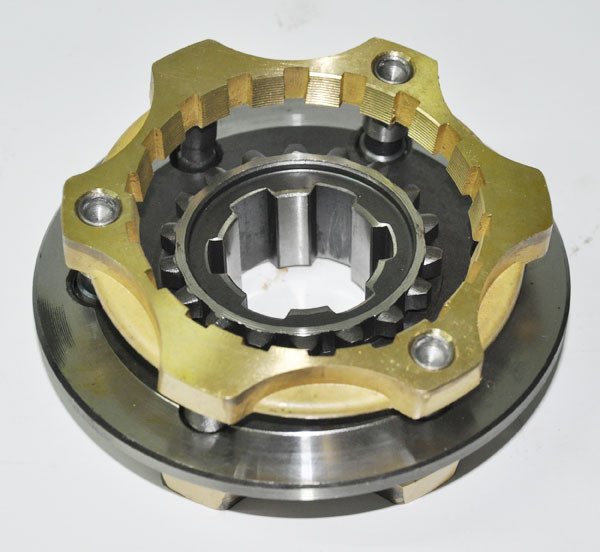

Синхронизатор ЗИЛ-130

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Синхронизатор ЗИЛ-130

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Проверка работы КПП

Для проведения проверки работы КПП рекомендуется использовать специальный стенд (рис. 7, а). Привод и устройство для создания нагрузки смонтированы на сварной раме 13 вместе с емкостью 11 для масла. С помощью гидравлического регулятора 9, установленного на крышке, измеряется величина нагрузки. С помощью зажимов-эксцентриков 3 КПП, которую требуется проверить, фиксируют к кронштейну 4.

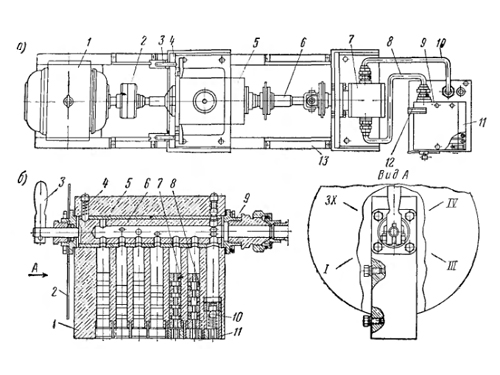

Рис. 7. Специализированный стенд с гидравлическим нагрузочным устройством для приработки и испытания коробок передач:
а – общий вид; б – гидравлический регулятор нагрузки

К электродвигателю 1 через муфту 2 подключается ведущий вал. С помпой с помощью карданного вала 6 соединен вал КПП, а помпа, в свою очередь, трубкой соединена с емкостью для масла. Гидравлический регулятор (манометр) соединен с нагнетательным трубопроводом 8. По показателям гидравлического регулятора 12 производится контроль нагрузки, которую создает гидротормоз.

В технологическое отверстие в корпусе 1 регулятора (рис. 7, б) вводится стальная гильза 5 (отверстие сквозное). В гильзе размещается пробка 6 из закаленной стали, у которой внутри есть канал. От помпы по этому каналу осуществляется подача масла, предварительно пройдя через переходник 9 на торце корпуса. У шипа, который находится на другой торцевой части, есть рукоятка 3. Для того, чтобы поставить пробку в положение, которое будет соответствовать определенной передаче, используется фиксатор. Определяется требуемое положение рукоятки при проведении проверки работы КПП с помощью градуированного диска 2, находящегося ниже рукоятки.

В одном из семи каналов, соединяющий гильзу и пробку, установлен предохранительный клапан. Функция клапана – предохранять систему в случаях, когда давление масла превышает допустимое значение. В остальных каналах, которые соединяют пространство пробки и проходят перпендикулярно оси, установлены жиклеры 7 и кольца 8. Сечения жиклеров подбирают при настройке стенда.

Каналы закрыты пробками 11 с отверстиями – по ним масло сливается в емкость. Для того, чтобы проверить работу КПП на определенной передаче, поворачивается рукоятка 3. Так создается сопротивление равное нагрузке по ТУ.

Проверка работоспособности каждой КПП, которая была собрана, проводится на стенде в обязательном порядке. Замена трансмиссионного масла производится перед каждой проверкой.

Таблица 2

Режим испытания коробки передач

Условия испытания	Тормозной момент на ведомом валу, кГм	Продолжительность, мин
Испытания без нагрузки при переменных оборотах ведущего вала от 750 до 3000 об/мин на всех передачах	—	На каждой передаче при максимальных оборотах не более 2 – 3 мин
Испытания под нагрузкой при переменных оборотах ведущего вала от 750 до 3000 об/мин на: первой передаче второй передаче третьей передаче четвертой передаче пятой передаче передаче заднего хода	10,0 10,0 10,0 6,0 4,0 10,0

При проведении проверки могут быть обнаружены дефекты, которые затем нужно устранить. К ним нужно отнести:

• сбои при переключении передач;
• самопроизвольное включение/выключение шестерен;
• появившийся звук, когда вилки касаются поверхностей пазов;
• появившиеся звуки ударов – признак неправильного монтажа шестерен;
• небольшие протечки масла там, где есть соединения.

Переключение 2, 3, 4 и 5 передач производится без отключения электродвигателя. Так проверяется работа синхронизаторов. Переходы от низшей к высшей передаче и в обратную сторону не должны производить шумов.

Возможные поломки КПП

Определить имеется ли поломка КПП или нет возможно по характерным звукам. Признаки неполадок:

• возникновение сильного шума;
• самопроизвольная активизация передач;
• течь масла.

В случае появления сильного шума со стороны раздаточной коробки, целесообразно проверить состояние шестерен, подшипников. Данные элементы подлежат замене. При износе зубьев водитель может столкнуться с такой проблемой, как самопроизвольное включение передач

Обращать внимание нужно на состояние уплотнительных элементов. При продолжительной эксплуатации транспортного средства они быстро теряют свои рабочие свойства. Это является причиной того, что будет отмечаться течь жидкости

Проверке подлежат мембрана в пневмокамере, крепления

Это является причиной того, что будет отмечаться течь жидкости. Проверке подлежат мембрана в пневмокамере, крепления.

Рычаг трансмиссии

Это последний узел в сборке коробки передач (ее характеристики от ЗИЛ-130 рассмотрены выше). Порядок действий таков.

• Корпус селектора устанавливают на специальном станке либо в тисках.
• Стопорную деталь ставят в гнездо на картере агрегата, на селектор надевают чехол, помещают его на свое место.
• Слоем смазки обрабатывают шаровую поверхность. За картерные шпильки заводят пружину, которая устанавливается вместе с опорой шарового элемента.
• Собирают промежуточный рычаг первой и второй скорости.
• При помощи гайки фиксируют рукоятку, а на крышке КПП посредством герметика фиксируется прокладка.
• В финале проводят монтаж промежуточной детали в специальную прорезь на головке штока. Второй аналог помещают в паз вилки. На корпусе рычаг крепится посредством специальных фиксаторов с шайбами пружинного типа.

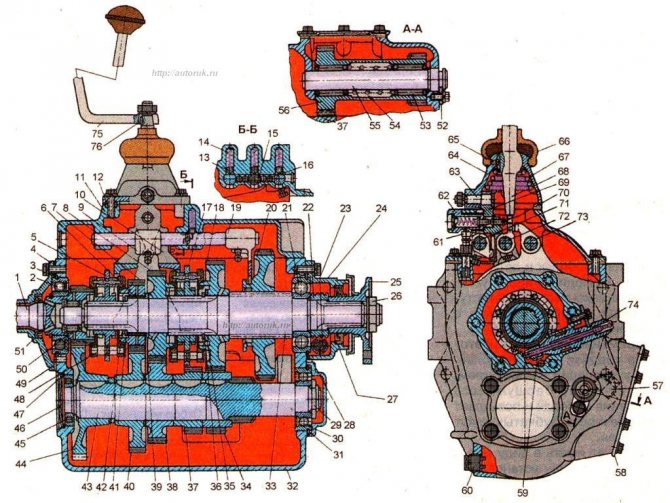

Коробка ЗИЛ -130 схема

Перемещение шестерни ведомого вала вперед включается первая передача. 2 передача включается перемещением муфты синхронизатора назад. Если переместить муфту синхронизатора вперед, то включится 3 передача. Перемещением муфты 2 синхронизатора назад включается 4 передача. Если переместить муфту этого же синхронна вперед, то включится 5 передача. Промежуточный вал в передаче крутящего момента не участвует. Задний ход включается перемещением шестерни 1 передачи до включения ее с блоком шестерни заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится за счет изменении передаточного числа. Наибольшее распространение получили ступенчатая:

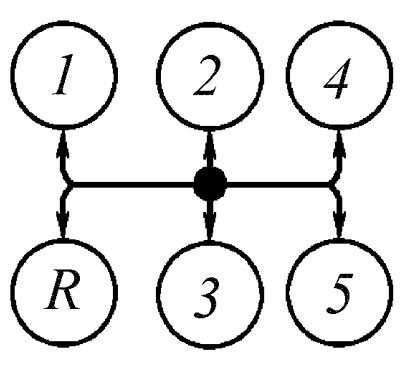

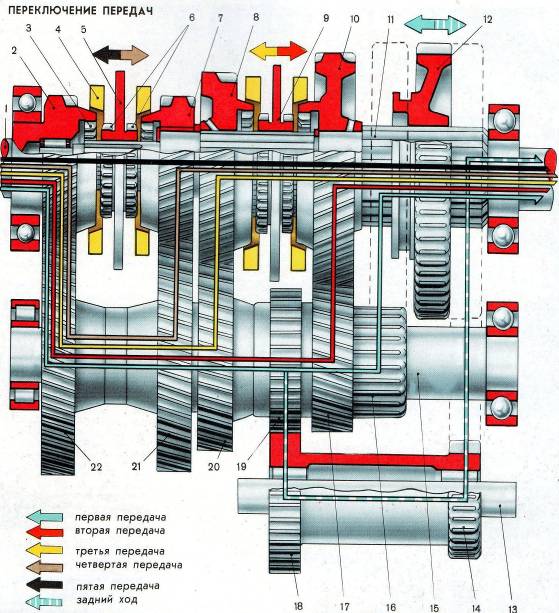

Схема переключения передач

коробки передач, где изменение передаточного числа осуществляется увеличением или уменьшением передаточного отношения зубчатых передач. Механизмы, которые изменяют в известных пределах передаточное число непрерывно, называются бесступенчатыми передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (Гидродинамические и гидрообъемные, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых передач получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называют гидромеханическими.

Ступенчатые коробки сравнительно просты ‚по конструкции и дешевле бесступенчатых передач, однако количество передаточных чисел у них ограниченное от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличивается благодаря применению дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.

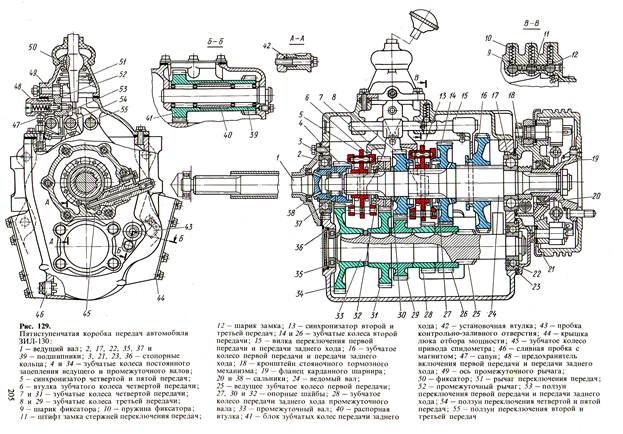

Схема КПП ЗИЛ-130

Ступенчатые коробки передач имеют принудительное ручное управление, а планетарные и бесступенчатые, в основном полуавтоматическое и автоматическое. Пятиступенчатая коробка передач показана на рис 131 Первичный (ведущий) вал 1 через сцепление соединяется с коленчатым валом двигателя. Вторичный (ведомый) вал является, как бы продолжением первичного вала и расположен с ним на одной оси.

Читать также: Усиленный бампер на ниву шевроле

Один конец вторичного вала насажен на роликовый подшипник 10, установленный в конце первичного вала, поэтому вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шариковом подшипнике 8.

На промежуточном валу 9 насажены шестерни. Все, они, кроме шестерни первой передачи, изготовлены отдельно и закреплены на нем шпонками. Для уменьшения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни благодаря специальной обработке (фосфатированию) сопряженных поверхностей вала и шестерен их канавок для смазки установлены на валу без специальных втулок и подшипников.

Схема КПП

У коробки передач типа МАЗ—500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом …под давлением. Для этого против переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, приводящийся во вращение от переднего конца промежуточного

вала. Включение шестерен производится передвижением шестерни по шлицам вала, Но при этом неизбежен удар зубьев, так как окружные скорости шестерен разные. Для легкого и безударного переключения передач ‚необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед вводом их в зацепление применяют особый механизм синхронизатор, который обеспечивает их бесшумное и безударное включение.

Коробка отбора мощности КОМ.

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда, когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой, так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике, сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

СМОТРИТЕ ВИДЕО

Первичный вал

Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

второй и третьей передач — 8,88…8,94

четвертой и пятой передач — 10,90…10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием с последующей их обработкой под номинальные размеры.

Вес коробки ЗИЛ-130 равен -98кг

Размеры сальников: 1 Первичного вала сальник 42х62х10 2 Вторичного вала сальник 58х8х16

Масло в коробку ЗИЛ-130 Тад-17 5,1 литра

СМОТРИТЕ ВИДЕО

https://youtube.com/watch?v=VWyLgqqriM4

На автомобильном заводе имени Лихачева выпущено много легендарных грузовиков. К ним относится и 130-я модель

Обратим внимание на один из самых важных механизмов в конструкции авто. Коробка передач ЗИЛ-130 – это сложный агрегат, который конструктивно и функционально отличается от большинства других аналогов

Для правильного управления и продления рабочего ресурса узла необходимо иметь представление о его конструкции и схеме функционирования. Эти нюансы, а также способы ремонта и ухода рассмотрим ниже.

На обледенелых участках

Здесь нужно соблюдать максимальную осторожность

Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться

Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:

• увеличенный износ деталей и механизмов силового агрегата;
• проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
• возрастает риск попадания в занос.

Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.

Ремонт своими руками

Для починки указанного узла и регулировки сцепления ЗИЛа-130 потребуется специальный стенд.

Сборка узлов трансмиссии осуществляется в следующем порядке.

1. Производится монтаж шарикового подшипникового механизма, для чего стопорное кольцо помещается в предусмотренную канавку блока.
2. Подшипник монтируется в специальное гнездо на ведущем валу, при этом выточка элемента должна быть обращена наружу.
3. После размещения основного вала на стендовом столе, производят запрессовку подшипникового устройства при помощи специального станка. Кроме того, потребуется оправка, посредством которой элемент забивается в шейку вала до упора.
4. При помощи динамометрического ключа затягивают гайки с усилием 20 кГм. Бортик должен помещаться в пазу первичного валика.
5. Солидолом или его аналогом обрабатывают внутренние части шестеренок, затем устанавливают роликовые подшипники. Последний элемент следует монтировать без натяга. После проведения процедуры выполняют диагностику на предмет свободного вращения деталей, без выпадения из своих гнезд.
6. Монтируется стопорное кольцо.
7. Перед сборкой синхронизаторов второй и третьей скорости коробки передач ЗИЛ-130 в механизм помещают три фиксирующие опоры, фрезерной частью наружу.
8. Далее потребуется совмещение отверстий указанных выше деталей. Затем производится запрессовка колец.
9. Выполняют сборку трех креплений при помощи пружин и шариков, которые монтируются в предусмотренные гнезда каретки. Аналогичные работы проводят со вторым кольцом, устанавливаемым на блокировочные пальцы.

Смотреть галерею

Как начать движение

Начинать движение на этой машине нужно с пониженной скорости. Поэтому рычаг делителя трогать не надо. Обязательным условием является выжимание педали сцепления. Порядок переключения высоких и низких передач на КамАЗе может изменяться, в зависимости от условий окружающей среды и массы самого грузовика.

Классическая схема выглядит следующим образом:

• выжимается сцепление и включается первая передача (1В);
• далее необходимо переключиться на передачу 2В;
• следующий этап – включение передачи 3В. При этом скорость вращения коленвала уже должна быть не меньше семи тысяч оборотов в минуту.

Автомобиль начинает ехать и постепенно разгоняться. Теперь можно перевести рычаг делителя в верхнее положение. Когда стрелка тахометра покажет 3000 оборотов в минуту, включается четвертая передача 4Н. Далее – снова понижаем скорость, включаем уже 4В. И на заключительном этапе требуется переключить на 5Н. Если все было проделано правильно, КамАЗ уже будет на уверенном и быстром ходу.

Трогаться с места на КамАЗе, при условии соблюдения вышеописанных рекомендаций, не так уж и сложно. Постоянная практика позволит выработать мышечную память, благодаря чему необходимые передачи будут включаться быстро и без задержек.

Важно понимать, что от уровня оптимизации работы коленчатого вала зависит и расход топлива. Переключаются передачи на КамАЗе быстро, без ненужных задержек и ровно в то время, когда это требуется

Несоблюдение основных правил и рекомендаций приводит не только к значительному увеличению количества используемого топлива, но и к износу механических деталей и узлов трансмиссии.

Первый этап разборки МКПП

На первом этапе МКПП ЗИЛ-130 разбирается на узлы. Эта операция производится на поворотном стенде (рис. 1). Конструкция стенда позволяет единовременно зафиксировать пять КПП. Для фиксации коробки 1 используются зажимы 2 и 3. С помощью специальной рукоятки 4 осуществляется ее разворот в оптимальное положение для проведения этой технологической операции.

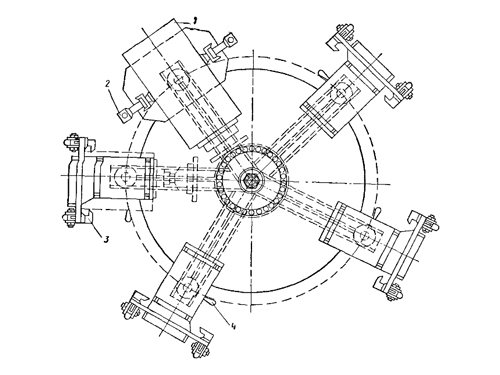

Рис. 1. Поворотный стенд для разборки коробки передач

1. Для демонтажа механизма (рис. 2) переключения МКПП и снятия прокладки 23 требуется выкрутить крепеж 15 и 2, а также пружинные шайбы 6.

   Рис. 2. Детали механизма переключения коробки передач:

   1 – рукоятка рычага переключения передач; 2 – чехол рычага; 3 – стопор рычага; 4 – рычаг переключения передач; 5, 15 и 21 – болты; 6 – пружинные шайбы; 7 – картер рычага переключения передач; 8 – ось промежуточного рычага; 9 и 23 – прокладки; 10 – гайка оси; 11 – предохранитель включения заднего хода; 12 – пружина предохранителя; 13 – шайба предохранителя; 14 – шплинт; 16 – сапун; 17 — промежуточный рычаг переключения первой передачи и заднего хода; 18 – опора рычага; 19 – пружина рычага; 20 – установочная втулка картера рычага; 22 – крышка коробки передач; 24 и 39 – заглушки; 25 – вилка переключения второй и третьей передач; 26 – шток переключения второй и третьей передач; 27 — вилка переключения четвертой и пятой передач; 28 – шток переключения четвертой и пятой передач; 29 и 33 – шплинтовая проволока; 30 – шток переключения первой передачи и заднего хода; 31 – головка штока переключения первой передачи и заднего хода; 32 – стопорный болт; 34 – вилка переключения первой передачи и заднего хода; 35 – шарики замка штоков; 36 – штифт замка штоков; 37 – фиксаторный шарик; 38 – пружина фиксатора

2. С помощью ключа, который имеет Г-образную форму, выкручиваются болты 5 (их расположение: по шесть с каждой стороны) и пружинные шайбы 6.
3. После этого с обеих сторон демонтируются боковые крышки 7 вместе с прокладками 3.
4. Ведущий вал 11 демонтируют после того, как снята крышка 15 вместе с прокладкой 8. Для ее снятия выкручивается крепеж, который фиксирует эту деталь к МКПП. Используя молоток и оправку, изготовленную из мягкого металла, вал сдвигается вперед. Делается таким образом, чтобы из посадочного гнезда картера МКПП ведущий вал с подшипником 12 были выбиты.
5. После этого вытаскивают стопорное кольцо 9.
6. Извлекаются роликовые подшипники 10, которые находятся в шестерне ведущего вала.
7. Ведомый вал 54 и подшипник сдвигают назад. При этом шариковый подшипник должен быть выбит из посадочного гнезда в картере МКПП.
8. Дальше снимаются синхронизаторы 42 4-й и 5-й передач.
9. Применяя съемник, демонтируют шариковый подшипник 59 ведомого вала.
10. Демонтаж шестерней 61 и 67 привода спидометра производится вручную.
11. Требуется вытащить стопорное кольцо 60 при помощи съемника, или вместо съемника использовать две отвертки.
12.  Ведомый вал демонтируется вместе с шестернями. Одновременно снимается шестерня 53 1-й передачи.
13. У оси заднего хода есть стопорный болт 5, который требуется открутить.
14. После этого можно вытащить пружинную шайбу.
15. Вытаскивают стопор 22 оси. Это позволяет снять блок шестерен заднего хода.
16. Далее вытаскивают ось 21 этого блока, используя съемник.
17. Из картера 1 достается блок шестерен 18 вместе с роликовыми подшипниками 19.
18. Из блока шестерен извлекается распорная втулка 20, а также роликовые подшипники.
19. 4 крепежа 17 и пружинные шайбы 6 выкручивают для того, чтобы демонтировать крышку 24 заднего подшипника промежуточного вала. Одновременно снимается прокладка 26.
20. Завальцованную часть отгибают для того, чтобы можно было открутить крепеж заднего подшипника промежуточного вала.
21. Откручивают крепежную гайку 25.
22. Из посадочных мест выбивается задний шариковый подшипник 28, а также передняя шейка вала.
23. Спрессовывают промежуточный вал 26, используя молоток и оправку, обязательно из мягкого металла.
24. С помощью съемника снимается задний подшипник 28.
25. Для снятия стопорного кольца 27 используют специальное приспособление.
26. Затем вместе с шестернями демонтируют из картера 1 промежуточный вал 29.
27. После этого требуется с помощью подготовленного инструмента выбивается заглушка 40 и передний роликовый подшипник 38.
28. Используя приспособление, вынимается стопорное кольцо 37 из посадочного места подшипника.

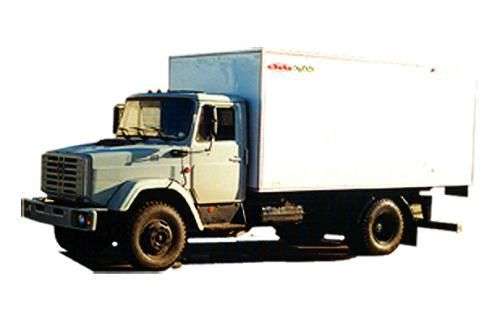

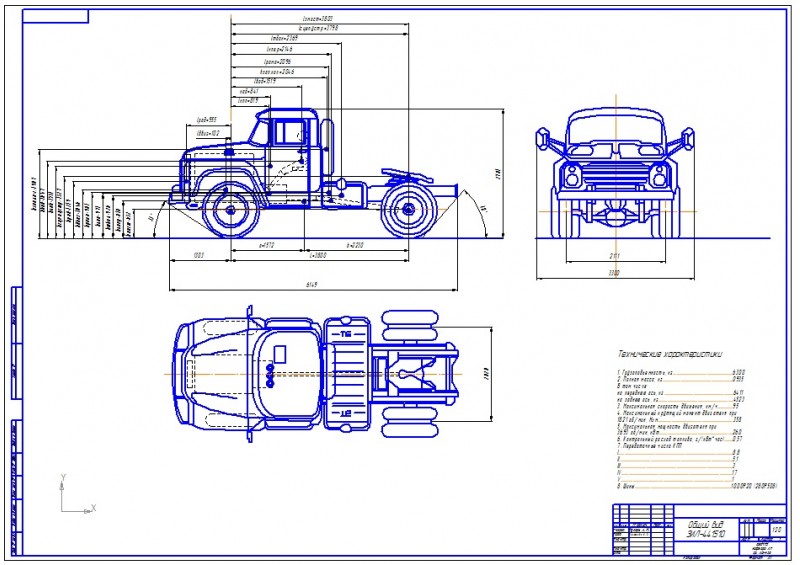

ЗИЛ-130; 133; 131; 4331; 4333 и др.

Автомобиль ЗиЛ-может 4331 развивать скорость до 95 км/ч. Расход топлива на Это км 18 – 23 л. 100 для самого автомобиля, а для прицепом с автомобиля – 26 – 31 л.

Производство новых грузовых автомобилей 4331-ЗиЛ началось в 1986 году. Была версия выпущена автомобиля со сдвоенной кабиной. Специальный автомобиля варианта для кольцевых гонок был 1989 в выпущен году. Правда он не имел ничего ЗиЛом с общего, кроме кабины.

Самая знаменитая была версия выпущена в 1992 году. Это тягач седельный со спальным модулем для двух Двигатель. человек этого автомобиля был увеличен до 9,5 л, составляла мощность 250 лошадиных сил.

Все модернизации последующие заключались лишь в перестановке новых старое на кабин шасси автомобиля ЗиЛ.

Модификации: 432930-ЗиЛ – автомобиль с металлическим бортовым кузовом; 433110-ЗиЛ – базовый грузовик; ЗиЛ-431610 и 431710-ЗиЛ – газобалонные автомобили, которые могут бензине на работать и на природном газе; ЗиЛ-431810 – автомобиль газобалонный, работает на сжиженном газе; ЗиЛ-шасси – 433112 для установки специального оборудования и ЗиЛ; кузовов-433360 – грузовик с деревянным кузовом; 43305А-ЗиЛ – седельный тягач; ЗиЛ-433180 – автомобиль бортовой 4х2; ЗиЛ-433430 – бортовой 6х6 автомобиль.

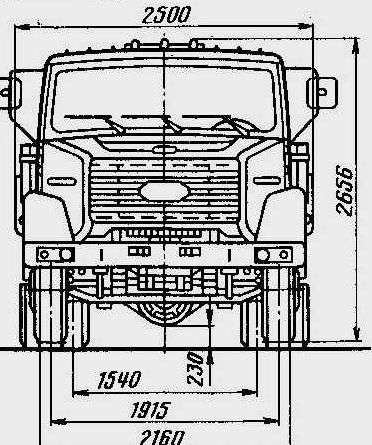

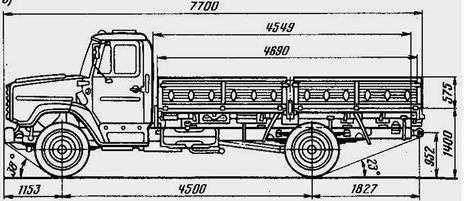

Основные технические характеристики автомобиля 4331-ЗиЛ:

Годы выпуска 1986 – 2003 гг. 37х2, м 6,Габариты,42х2,81 Колёсная база, м 3,8 – 4,5 Количество Тип V8 цилиндров двигателя дизельный Объём двигателя, л 8,7 двигателя Мощность, л. с. 185 Масса, кг 11145 Грузоподъёмность, кг Коробка 6000 передач 9-ступенчатая Тип привода Тормоза 4х2 передние/задние — Скорость, км/ч 95 топлива Расход л/100 км 18-23

Автомобиль ЗиЛ имеет грузоподъёмность небольшую, поэтому не составляет конкуренцию импортным «Такие». дальнобойщикам машины чаще используются в городах и имеющих, маршрутах небольшую протяжённость. Главным достоинством 4331 ЗиЛ является низкая цена.

Запчасти к авто этому имеются в свободной продаже и не отличаются дороговизной особой.

Владельцы ЗиЛ-4331 среди автомобиля достоинств выделяют возможность хранить автомобиль на способность, улице исправить неполадки практически при условиях любых, быстрое прогревание двигателя даже очень при низкой температуре воздуха.

Особенности переключения в разных моделях

На автомобилях КамАЗ различных моделей и конфигураций (седельные тягачи – 44108 или 5490; самосвалы – 6520 или 55111; грузовики – 5320, либо военная модель 5350; автопоезда – 5410, 65206) устанавливаются следующие КПП:

• 141, 142 и 144 – коробки механические, 5ти-ступенчатые (используются в легких грузовиках, и схожи по конструкции и принципу работы с КПП легковых автомобилей);
• 152 и 154 – механические коробки с мультипликатором, десятиступенчатые;
• КПП немецкого производства ZF-6S1000 с механическим переключением, 6ти-ступенчатая с полным набором синхронизаторов;
• ZF-9S109 и ZF-9S1310 – механические 9ти-ступенчатые коробки с демультипликатором.

Модели коробок передач для грузовых автомобилей отличаются друг от друга количеством ступеней, сложностью устройства, конструкцией кулисы и порядком переключения передач. Более подробное описание различных КПП приведем на примере нескольких моделей КамАЗ.

Руководство по эксплуатации в PDF »

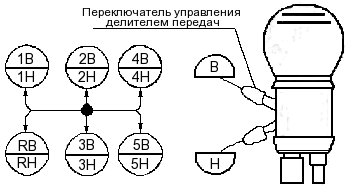

Устройство и схема переключения коробки передач КамАЗ-5320 с делителем

На КамАЗ-5320 устанавливают коробки передач двух моделей – пятиступенчатую 142 или десятиступенчатую 152 с делителем. Переключение скоростей на КАМАЗ-152 происходит по следующей схеме:

Технические характеристики:

• количество ступеней – 10;
• тип управления коробки – механическое;
• тип управления делителя – пневмомеханическое преселекторное;
• подшипники – роликовые с сепаратором и без него (шестерни КПП), шариковые и роликовые сферические (валы КПП);
• синхронизаторы – пальчиковые инерционные;
• редуктор – передний двухступенчатый.

КамАЗ-4310: схема переключения

Грузовики военного назначения модели 4310 имеют повышенную проходимость, и оборудуются пятиступенчатой трехходовой коробкой переключения передач 14 (от 141 она отличается тем, что имеет прямую пятую передачу, а у модели 141 прямая – четвертая, пятая передача здесь ускоряющая). Механизм переключения передач аналогичен рассмотренному выше для основной коробки автомобиля КамАЗ-5320 с делителем. Схема представлена на фото:

КПП КамАЗ-43118

КамАЗ-43118 оборудуется КПП модели КАМАЗ-154 с делителем, которая имеет аналогичную 152-ой модели схему переключения передач.

Передаточные числа коробки передач:

КПП КамАЗ-65115

В зависимости от модификации на самосвал модели 65115 устанавливается усиленная коробка с мультипликатором КАМАЗ-154, либо девятиступенчатая коробка немецкого производства – ZF9.

Коробка с механическим типом управления имеет передаточные числа в диапазоне 9,48 – 0,75; и 8,97 для задней передачи. Максимальный крутящий момент – 1300 Нм. Схема переключения передач представлена ниже:
